Úsporný
- nízké provozní náklady
- nízký diferenční tlak
- dlouhá životnost
Bezolejový stlačený vzduch hospodárně díky adsorbérům s aktivním uhlím
Adsorbér s aktivním uhlím CLEARPOINT V je efektivní a spolehlivou technologickou komponentou pro zajištění vysoké kvality stlačeného vzduchu třídy 1–2 podle ISO 8573-1, zejména s ohledem na obsah zbytkového oleje, v náročně koncipovaných systémech.
Důsledný celkový koncept zajišťuje velmi hospodárně kvalitu stlačeného vzduchu s minimálním obsahem zbytkového oleje. Olejové páry a pachy se přitom adsorbují na mimořádně velkém aktivním povrchu lisovaných pelet z aktivního uhlí. Při výběru našeho aktivního uhlí spolupracujeme s vybranými dodavateli, kteří zaručují trvale vysokou kvalitu uhlí. To je významné plus pro kvalitu vašeho stlačeného vzduchu i procesní bezpečnost.

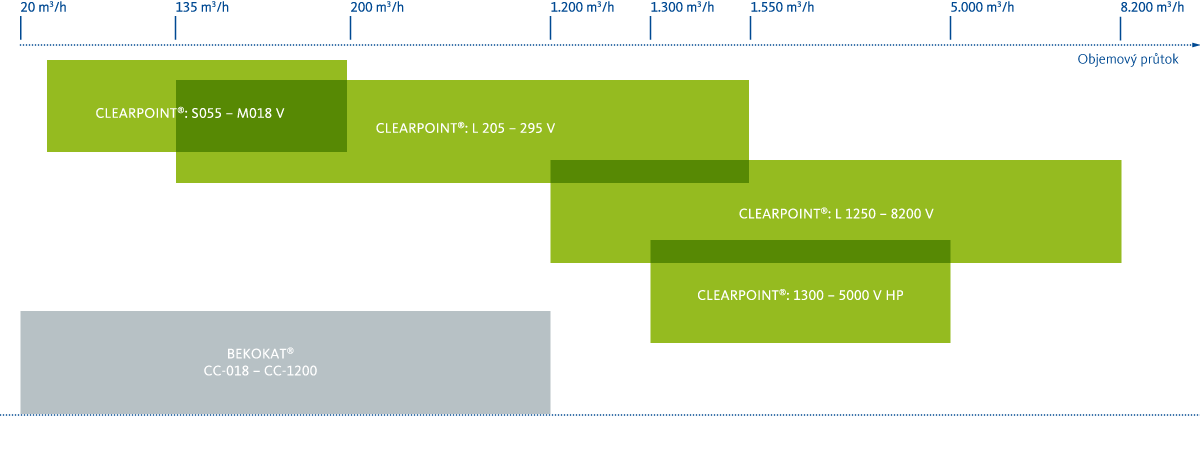

V závislosti na potřebném objemovém průtoku vám může společnost BEKO TECHNOLOGIES nabídnout vhodná řešení:
* By connecting several activated carbon adsorbers in parallel, respective higher volume flows can be processed.
Kartuše s aktivním uhlím CLEARPOINT® V S/M
Kartuše s aktivním uhlím CLEARPOINT V S/M pro menší a střední objemové průtoky
V případě malých a středních objemových průtoků do 200 m³/h a tlaku do 50 bar [přetlak] poskytují naše adsorbéry CLEARPOINT V S/M čisté řešení pro bezolejovou úpravu stlačeného vzduchu.
Pro menší až střední objemové průtoky byla pro ty nejvyšší požadavkové profily vyvinuta speciální kartuše s aktivním uhlím.
- vysoce efektivní adsorpce s minimálním obsahem zbytkového oleje
- výrazně vyšší životnost ve srovnání s běžnými filtračními vložkami s aktivním uhlím
- jednoduchá údržba díky snadno vyměnitelné kartuši
- snadno adaptovatelná běžná zkušební technika
Adsorbér s aktivním uhlím CLEARPOINT® V L
Adsorbér s aktivním uhlím CLEARPOINT V L pro velké objemové průtoky
Mimořádný výběr variant adsorbéru CLEARPOINT V L vám poskytne vhodné řešení pro každý požadavek. Pro objemové průtoky až 8200 m³/h a tlak až 40 bar [přetlak].
Pro zajištění vysoké kvality stlačeného vzduchu, zejména pak co se týká obsahu zbytkového oleje, je efektivním a spolehlivým řešením CLEARPOINT V. Nepostradatelná technologická komponenta v náročných systémových koncepcích. Důsledná celková koncepce s přesvědčivým výkonem.
Pro objemové průtoky od 135 m³/h do 8200 m³/h nabízíme kromě našich standardních provedení L 205-295 V a L 1250-8200 V také variantu vhodnou pro rozsah tlaku do 40 bar v podobě našeho modelu L 1300-5000 V HP (1300–5000 m³/h). Pokud je třeba zvláště dbát na požární ochranu, můžeme na vyžádání dodat všechny modely ve verzi VH, která díky speciálnímu uhlí poskytuje řešení s bezpečným hořením.
Výhody modelu CLEARPOINT® V
Efektivní
- účinná adsorpce olejových par pomocí speciálního aktivního uhlí pro maximální obsah zbytkového oleje 0,003 mg/m³
- kompletní řešení s bezolejovým prachovým filtrem
Možnosti
- indikátor pro testování oleje nebo
- METPOINT OCV compact - monitorování obsahu zbytkového oleje pro zabezpečení výrobních procesů
Technical data CLEARPOINT® V
| Filtr s aktivním uhlím s kartuší | Adsorbér s aktivním uhlím | Adsorbér s aktivním uhlím | Adsorbér s aktivním uhlím pro vysoký tlak | ||
| Parametr | Jednotka | S055 – M018 VWM (HP) |
L 205 - 295 V L 205 - 295 VWM L 205 - 295 VH |
L 1250 - 8200 V L 1250 - 8200 VWM L 1250 - 8200 VH | L 1300-5000 V HP |
| Objemový průtok | m³/h | 50 … 200 | 135 ... 1550 | 1250 ... 8200 | 1300 ... 5000 |
| Max. provozní tlak | bar (přetlak) | 16 (volitelná možnost: 50) | 16 , L 295 V: 11 | 11 | 40 |
| Max. provozní teplota | °C | 45, doporučujeme menší než 25 °C | 50, doporučujeme menší než 35 °C |
50, doporučujeme menší než 35 °C | 50, doporučujeme menší než 35 °C |
| Max. životnost | h | 2.000-3.500 | 10.000 | 10.000 | 10.000 |
* Další technické údaje naleznete v dolní části informací o produktu, kde jsou dokumenty ke stažení.
Ke stažení CLEARPOINT® V
Procesní technika | CLEARPOINT® V
Prospekt
257 KB
Adsorbér z aktivního uhlí s prachovým filtrem CLEARPOINT L 205 – L295 VWM
Návod
1 MB
Fakta – co je dobré vědět
Při úpravě stlačeného vzduchu na třídu obsahu oleje 1 podle ISO 8573 se v převážné míře používají adsorbéry s aktivním uhlím. Prostřednictvím adsorpce se stlačený vzduch zbavuje molekul oleje. Aktivní uhlí je však schopno pohlcovat i molekuly vodní páry. Je-li koncentrace vodní páry vyšší, nebude mít aktivní uhlí už brzy kapacitu na pohlcování olejové páry. To vede ke zvýšené koncentraci zbytkového oleje za adsorbérem s aktivním uhlím, jejíž hodnota je vyšší než mezní hodnota pro třídu obsahu oleje 1 (> 0,01 mg/m³). Pro dlouhou životnost a nízký obsah zbytkového oleje je proto nezbytné vzduch před stupněm s aktivním uhlím vysušit.
Naše měřicí technika speciálně pro měření olejové páry
Olejem znečištěný stlačený vzduch představuje nebezpečí pro výrobní zařízení, životní prostředí a dokonce i zdraví. Protože ke kontaminaci olejem může dojít na kterémkoli místě úpravy stlačeného vzduchu, nelze toto riziko podceňovat zejména v citlivých výrobních oborech chemického a farmaceutického průmyslu, u výrobců potravin a nápojů ani v technice úpravy povrchů.
Díky vhodné měřicí technice můžete sledovat, zda jsou nadefinované mezní hodnoty spolehlivě dodržovány. Měřicí přístroj METPOINT OCV compact analyzuje nepřetržitě obsah olejové páry ve stlačeném vzduchu a v případě odchylek spustí alarm. Analogový indikátor kontroly množství oleje oproti tomu umožňuje periodické měření přímo u příslušné komponenty systému úpravy stlačeného vzduchu.
METPOINT® OCV compact
METPOINT OCV compact (Oil Content Vapor) umožňuje nepřetržitou online kontrolu a dokumentaci obsahu zbytkové olejové páry. Měřicí dráha leží přímo na výstupu stlačeného vzduchu adsorbéru s aktivním uhlím. METPOINT OCV compact představuje tedy výrazný přínos pro procesní bezpečnost.
Více bezpečnosti díky indikátoru kontroly množství oleje
Za účelem zjištění kvality stlačeného vzduchu lze na hlavici tělesa filtru namontovat adaptér s indikátorem kontroly množství oleje a manometrem. Při plném otevření jehlového ventilu protéká definovaný objemový průtok zkušební trubičkou. Podíl oleje obsažený ve stlačeném vzduchu vede k červenému zabarvení trubičky, které postupujte odspodu směrem nahoru.
Indikátor kontroly množství oleje slouží k periodickému měření obsahu zbytkového oleje za komponentou systému pro úpravu stlačeného vzduchu nebo na některém místě rozvodu stlačeného plynu. Je možné provádět více měření až do dosažení maximálního zatížení.
