Ultrazvukový detektor úniku

Jednoduchá a přesná detekce úniku

Detekce i nejmenších úniků i na velkou vzdálenost

Minimalizujte ztráty a náklady pomocí systému detekce úniků METPOINT CID

Netěsnosti v přívodu stlačeného vzduchu ve vaší výrobě jsou příčinou neúmyslných ztrát stlačeného vzduchu, které vedou k vyšší spotřebě energie, a tím ke zvýšení nákladů na energii a emisí CO₂. Se systémem METPOINT CID pro detekci úniků můžete rychle a přesně vyhledat netěsnosti ve výrobě, vyčíslit ztráty přímo při vyhledávání netěsností a přehledně zdokumentovat všechna chybová místa, aby bylo možné je strukturovaně odstranit. Dodávaný software a příslušenství vám pomohou najít netěsnosti rychle a intuitivně, a to i na těžko přístupných místech.

Rozsáhlé vyhledávání díky dlouhé výdrži baterie

Akustická lokalizace ztráty stlačeného vzduchu

Detektor úniků využívá ultrazvuk k vyhledání i vzdálených úniků. Za tímto účelem systematicky procházíte podél vedení stlačeného vzduchu a pomocí sluchátek slyšíte, zda se blížíte k úniku. Rušivý okolní hluk je utlumen, což zajišťuje bezproblémové používání i během pracovní doby. Výdrž baterie až 9 hodin nepřetržitého provozu je dostatečná i pro rozsáhlé vyhledávání. Upevnění lokátoru lze flexibilně měnit, aby bylo zajištěno nalezení i těch nejmenších úniků, když jsou trubky blízko nebo daleko.

Vizualizace potenciálu úspor

Kvantifikace a dokumentace ztrát stlačeného vzduchu

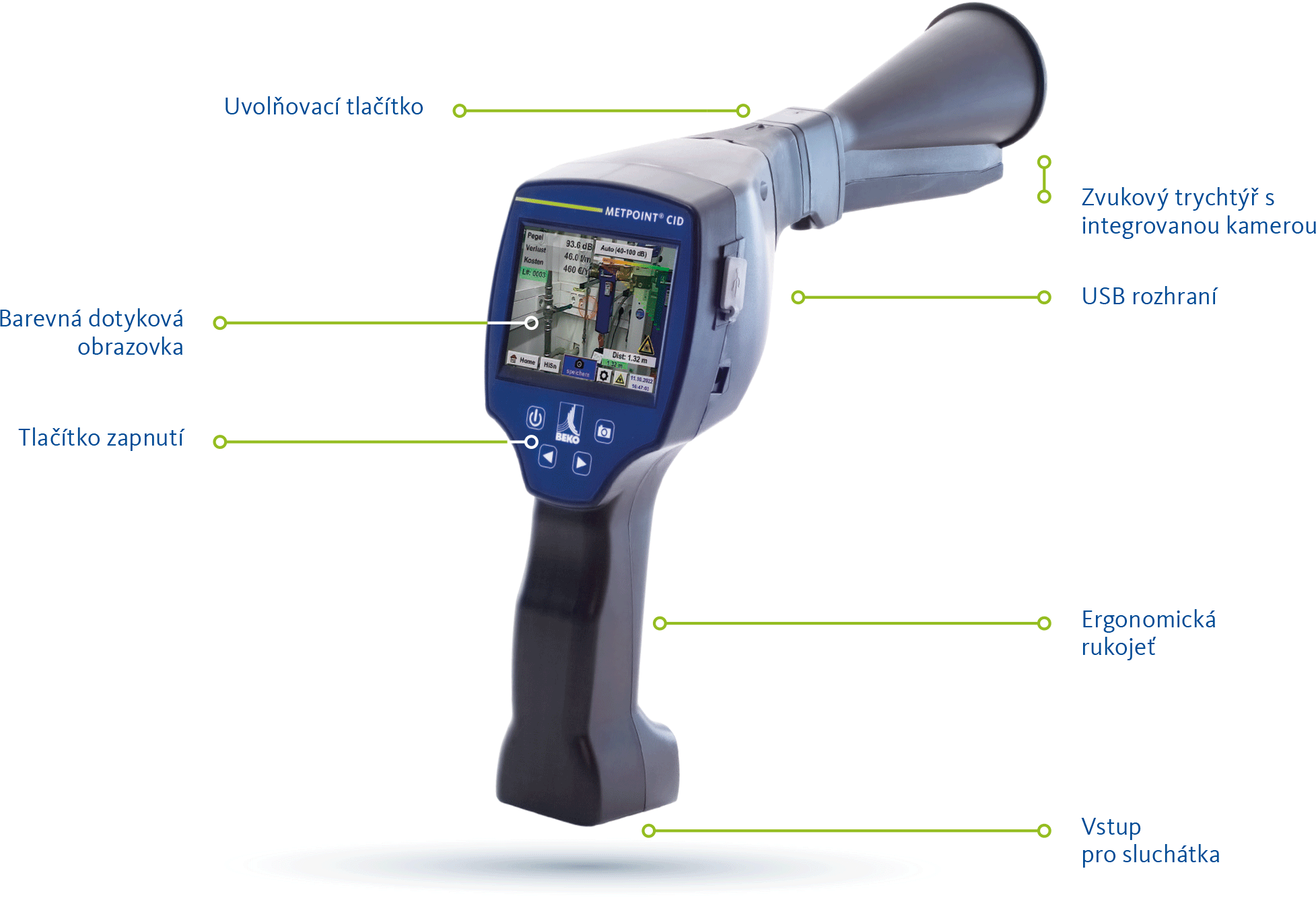

Únik je vizuálně zobrazen na barevném dotykovém displeji. Naměřená ztráta stlačeného vzduchu se zobrazí přímo pro postiženou oblast a vyčíslí se potenciál finančních úspor při opravě. Integrované laserové měření vzdálenosti zajišťuje spolehlivý výpočet nákladů. Místo úniku a vypočtené údaje lze uložit přímo do vyhledávacího zařízení pro pozdější opravu.

Krátké vzdálenosti

Směrová trubka pro přesnou lokalizaci

V případě trubek, které jsou prostorově blízko sebe, se používá rovná trubice s měřicím hrotem. Za tímto účelem se systém stlačeného vzduchu kontroluje z bezprostřední blízkosti pomocí detektoru netěsností. Jeho malá plocha otvoru umožňuje přesnou lokalizaci i těch nejmenších netěsností.

Střední vzdálenost

Akustický trychtýř pro standardní aplikace

Pro průměrné vzdálenosti mezi 0,2 a 6 metry od zkoumané linie se používá akustický trychtýř. Pro snadnější orientaci lze aktivovat laserové ukazovátko. Tvar trychtýře umožňuje zachytit i ultrazvukové vlny vzdálených úniků. Akustický trychtýř se používá nejčastěji.

Velké vzdálenosti

Parabolická anténa pro větší vzdálenosti

Parabolická anténa umožňuje najít únik ve větší vzdálenosti od systému stlačeného vzduchu, a to od 3 do 12 metrů. Integrovaný zaměřovací laser pomáhá se zaměřením a kamera s teleobjektivem pomáhá s přesnou lokalizací úniku. Parabolická anténa je uložena v robustním přepravním kufříku a je k dispozici jako příslušenství.

Jak to funguje

Jak METPOINT CID funguje

V důsledku tření molekul plynu vznikají při úniku zvuky, které jsou pro lidské ucho neslyšitelné. Pomocí detektoru úniků může uživatel tyto zvuky identifikovat a akusticky lokalizovat pomocí sluchátek. Kromě toho se na displeji zobrazí poloha a velikost úniku.

Správa dat o úniku

Přenos dat

Jednoduchý přenos dat

Poté, co jsou všechny úniky lokalizovány a dočasně uloženy v METPOINT CID, jsou data přenesena do počítače prostřednictvím USB klíče v přiloženém softwaru.

Přiřazení nahrávek

Flexibilní přiřazování nahrávek

Software jasně přiřadí snímky k prošetřované společnosti. Záznamy lze archivovat a filtrovat podle budov a projektů.

Oprava dat

Individuální korekce dat

Přednastavení, jako je umístění nebo náhradní díly zadané během vyhledávání v detektoru úniku, lze libovolně měnit.

Přidání dat

Pohodlné přidávání dat

Informace, které ještě nebyly zaznamenány během vyhledávání, lze pohodlně doplnit v počítači.

Sledování

Strukturovaná následná opatření

Lze také zaznamenat naléhavost opravy úniku. Jakmile oprava proběhne, lze v softwaru změnit stav úniku.

Vytváření zpráv

Vykazování podle DIN 50001

Nakonec lze automaticky vygenerovat zprávu podle normy DIN 50001, která obsahuje souhrnné výsledky vyhledávání úniků, podrobný seznam jednotlivých úniků a hlavní údaje projektu.
