Stlačený vzduch v cementářském průmyslu

Stavebnictví každoročně roste a s ním i spotřeba cementu, sádry a betonu. Tyto nepostradatelné stavební materiály se získávají převážně z přírodních zdrojů, například z vápence. K dalšímu zpracování se dopravují v hrubých kusech. Teprve procesem, jako je drcení, mletí a pálení, se hrubá hornina přemění na prášek. Při pálení se rozemletý prášek zahřeje na takovou teplotu, při které se roztaví a vytvoří malé hrudky - slínek. Tento slinek je již vysoce hygroskopický a teprve po dalším mletí v obrovském kulovém mlýně se z něj stává jemný cement.

Často se přidávají další látky, aby se dosáhlo určitých vlastností a cement tak mohl sloužit k použití v oblastech ve stavebnictví. Jemný prášek se pak buď balí a přepravuje, nebo se ukládá do sil, aby se mohl nakládat přímo do autodomíchávačů a používat.

Vlhkost jako zvláštní výzva

Ve všech těchto procesech se často používají pneumaticky poháněné stroje, dmychadla nebo dopravníky, které pracují se stlačeným vzduchem v drsném a prašném prostředí. Vlhkost z okolního vzduchu nebo s výrobou související vodní či olejové páry zde představují zvláštní výzvu. Způsobují tvrdnutí a shlukování cementového prášku nebo slínku, mohou ucpat potrubí a způsobit nepoužitelnost samotného cementu. Protože vlhkost z okolního vzduchu a s výrobou související voda nebo olejové páry způsobují shlukování a tvrdnutí prášku, který extrémně váže vlhkost, je třeba klást zvláštní požadavky na kvalitu okolního vzduchu a stlačeného vzduchu jak pro použití strojů, tak pro skladování nebo dopravu.

Požadavky na kvalitu stlačeného vzduchu

Například pneumatické pohony i dopravní nebo procesní vzduch musí být během výroby, nakládání nebo přepravy obzvláště suché a bez vlhkosti a olejových par. V opačném případě se na strojích a v potrubích tvoří usazeniny. Ventily, válce, optické monitorovací systémy na pecích a silech se slepují, zanášejí a mohou tak zdržovat výrobu, vést k opotřebení, opravám a v nejhorším případě k zastavení provozu.

V závislosti na typu výrobního zařízení se stanice mezi kulovým mlýnem a silem na různých místech čistí stlačeným vzduchem nebo se postřikují vhodnými chemikáliemi, které zabraňují shlukování a tvrdnutí.

VDMA poskytuje prostřednictvím svých standardních listů důležité informace o kvalitě stlačeného vzduchu pro různá průmyslová odvětví. Pro cementářský průmysl definuje třídu kvality 4-7 z hlediska obsahu částic, třídu 4 z hlediska vlhkosti (páry) při teplotě nad 10 °C, třídu 2-3 při teplotě pod 10 °C a třídu 4 z hlediska celkového obsahu oleje. Tyto třídy platí jak pro řídicí vzduch (např. pro pneumatické pohony), tak pro dopravní vzduch (např. pro dopravu, chlazení nebo skladování).

*Zdroj: Normativní list VDMA 15390-1.

Použití

Dopravní

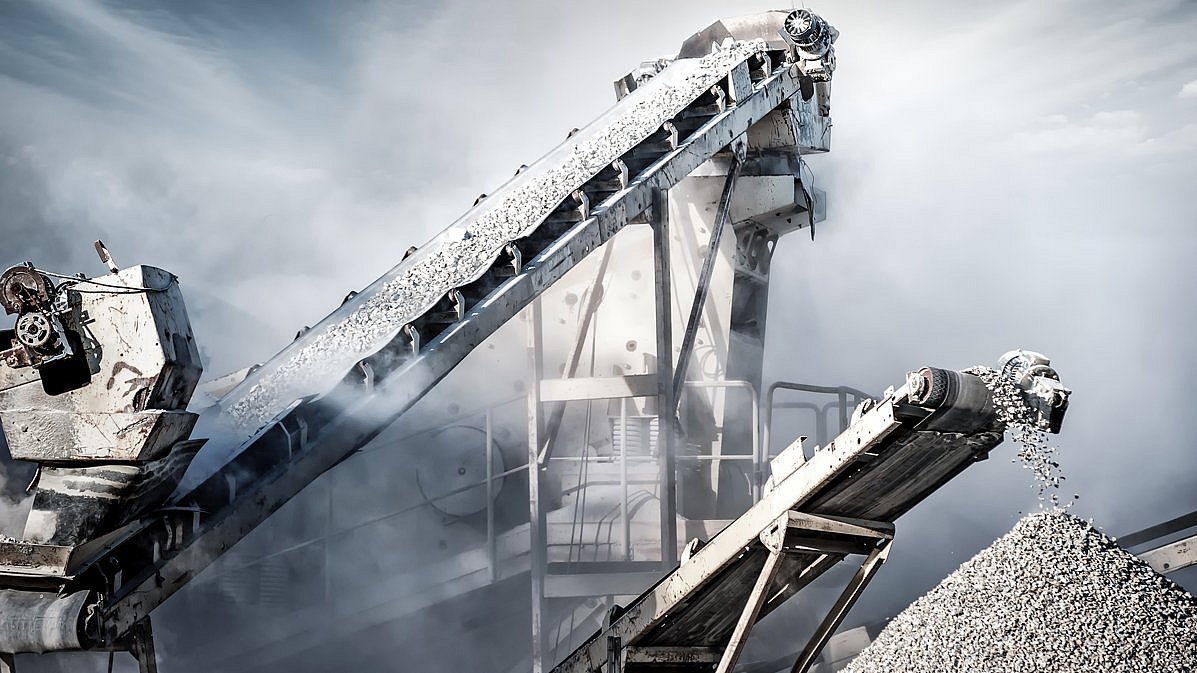

V závislosti na velikosti použitých surovin se k dopravě materiálu používají linky provozované stlačeným vzduchem. Čím sušší a práškovitější je materiál, tím sušší musí být použitý stlačený vzduch, aby se prášek vázající vlhkost nelepil na stěny vedení, přípojky nebo ventily a neblokoval je. Zejména v případě venkovních linek je nutné kontrolovat a kompenzovat kolísání teploty a s tím spojený vznik kondenzátu, aby výroba mohla probíhat bez přerušení.

Skladování

Hotový, vysoce hygroskopický prášek se skladuje v místnostech chlazených ventilátory. Za tímto účelem je naprosto nezbytné, aby z nasávaného okolního vzduchu byly odfiltrovány olejové páry a vlhkost a aby byl vháněn pouze naprosto suchý vzduch bez kondenzátu, aby prášek zůstal homogenní a neslepoval se a netvrdl. Pokud je prášek přečerpáván do dalších sil, například před dalším zpracováním na beton, musí být přečerpáván pomocí samostatných systémů provozovaných se suchým stlačeným vzduchem do cisterny a z příslušné cisterny do sila. Při tomto procesu se k cementu nesmí dostat vlhký vnější vzduch.

Čištění

Hygroskopický prášek je během zpracování dopravován přes různé stanice. Při tomto procesu může docházet ke vzniku usazenin, zejména v místech, kde se produkt usazuje, tj. kde ho po určitou dobu zůstává velké množství, a tyto usazeniny je třeba pravidelně odstraňovat. To se provádí pomocí odstřiků stlačeným vzduchem, které probíhají automaticky po určité době nebo po určitém procesu, aby se zabránilo slepení a ztrátě materiálu. Je nezbytné, aby vzduch byl bez vlhkosti a oleje, a tedy velmi suchý, aby se nevytvářel základ pro usazeniny. Všechny zpracovatelské stanice, které následují po rotační peci, musí nutně používat velmi suchý vzduch bez oleje.
