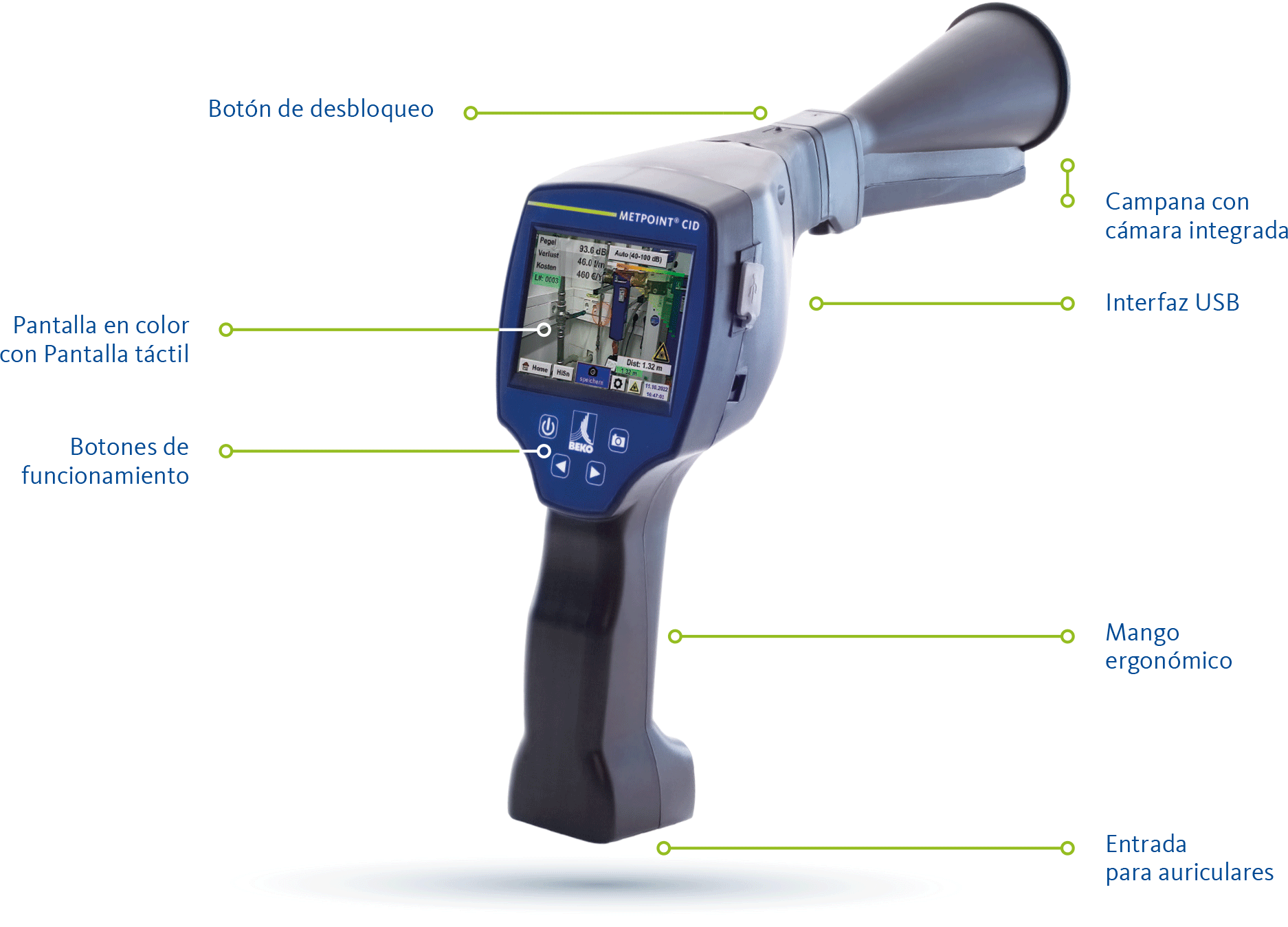

Detector de fugas por ultrasonidos

Detección de fugas sencilla y precisa

Detecta las fugas más pequeñas incluso a grandes distancias

Reduzca los costes con el sistema de detección de fugas METPOINT CID

Las fugas en las instalaciones de aire comprimido conllevan un mayor consumo de energía, un aumento de los costes energéticos y de las emisiones de CO₂. Con el sistema de gestión de fugas METPOINT CID podrá localizar las fugas en su producción de forma rápida y precisa, cuantificar las pérdidas directamente durante la búsqueda de fugas y documentar claramente todos los puntos de error para poder subsanarlos de forma estructurada. El software y los accesorios suministrados le ayudan a encontrar fugas de forma rápida e intuitiva, incluso en lugares de difícil acceso.

Batería de larga duración

Localización acústica de las fugas de aire comprimido

El detector de fugas utiliza ultrasonidos para encontrar incluso las fugas lejanas. Para ello, se recorre sistemáticamente las líneas de aire comprimido y se utilizan los auriculares para escuchar si se está acercando a una fuga. El ruido ambiental molesto queda enmascarado, lo que garantiza un uso sin problemas incluso durante las horas de trabajo. La duración de la batería, de hasta 9 horas de funcionamiento continuo, también es suficiente para realizar búsquedas exhaustivas. La fijación del localizador puede cambiarse de forma flexible, para garantizar que se encuentren incluso las fugas más pequeñas cuando las tuberías están cerca o lejos.

Visualice el potencial de ahorro

Cuantificar y documentar las fugas de aire comprimido

La fuga se muestra visualmente en la pantalla táctil en color y se cuantifica el potencial de ahorro económico de la reparación. La medición de la distancia por láser garantiza un cálculo fiable de los costes. La ubicación de la fuga y los datos calculados pueden guardarse directamente en el dispositivo para la exportación del informe con el objetivo de su reparación posterior.

Distancias cortas

Tubo direccional para una localización precisa

En el caso de tuberías espacialmente cercanas, se utiliza el tubo enderezador con punta de medición. Para ello, el sistema de aire comprimido se inspecciona a corta distancia con el detector de fugas. Su pequeña superficie de apertura permite localizar con precisión y exactitud incluso las fugas más pequeñas.

Distancias medias

Campanas para aplicaciones estándar

Para distancias medias de entre 0,2 y 6 metros a la línea examinada, se utiliza el embudo sonoro. Se puede activar un puntero láser para facilitar la orientación. La forma de embudo también permite captar las ondas ultrasónicas de las fugas lejanas. El embudo sonoro es el que se utiliza con más frecuencia.

Grandes distancias

Reflector parabólico para distancias mayores

El espejo parabólico permite encontrar una fuga a distancias mayores del sistema de aire comprimido de 3 a 12 metros. El láser de puntería integrado ayuda a la localización y la cámara con teleobjetivo ayuda a la localización precisa de las fugas. El espejo parabólico se guarda en un robusto maletín de transporte y está disponible como accesorio.

Cómo funciona

Cómo funciona METPOINT CID

Debido a la fricción de las moléculas de gas, las fugas generan ruidos inaudibles para el oído humano. Con el detector de fugas, estos ruidos pueden ser identificados y localizados acústicamente por el usuario a través de los auriculares. Además, la posición y el tamaño de la fuga se muestran en la pantalla.

Gestión de datos de fugas

Transmisión de datos

Transmisión sencilla de datos

Una vez localizadas todas las fugas y almacenadas temporalmente en el METPOINT CID, los datos se transfieren a un ordenador a través de una memoria USB (software incluido).

Asignar grabaciones

Asignar grabaciones de forma flexible

El software asigna las imágenes a la instalacion revisada. Las grabaciones pueden archivarse y filtrarse según los edificios y proyectos.

Corrección de datos

Los ajustes previos, como la ubicación o los complementos utilizados durante la búsqueda en el detector de fugas, pueden modificarse como se desee.

Añadir datos

Añadir datos cómodamente

La información que aún no se ha registrado durante la búsqueda puede añadirse cómodamente en el ordenador.

Seguimiento

Seguimiento estructurado

También se puede anotar la urgencia de la reparación de la fuga. En cuanto la reparación haya tenido lugar, el estado de la fuga puede cambiarse en el software.

Generación de informes

Informes según la norma DIN 50001

Por último, se puede generar automáticamente un informe conforme a la norma DIN 50001, que contiene los resultados sumados de la búsqueda de fugas, una lista detallada de las fugas individuales y los datos maestros del proyecto.
