Secadores frigoríficos

Solución avanzada de secado con un consumo energético reducido Fácil manejo y mantenimiento Hecho para inversiones sostenibles

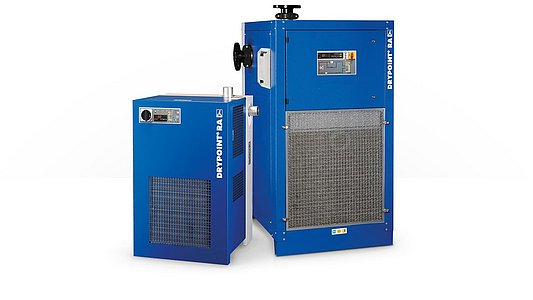

Secadores frigoríficos de aire comprimido DRYPOINT RA, eficiencia y economía

Los secadores frigoríficos se aplican en todos los ámbitos, y son la tecnología de secado más habitual cuando se necesita un aire de calidad clase 4 según la ISO 8573-1.

Alta rentabilidad
Sistema eficiente, mediante enfriamiento del aire comprimido
Diseño inteligente de alto ahorro energético
Amplia gama de modelos para diversos caudales
Modelos para compresores de velocidad fija y variable, para un mayor ahorro energético
Modelos con opción de supervisión remota y contacto libre de potencia

Solicite un presupuesto

Modo de funcionamiento del DRYPOINT^® RA eco

Descubre el secreto de la alta eficiencia energética y baja pérdida de carga de nuestros secadores frigoríficos para aire comprimido DRYPOINT RA eco.

En nuestro canal de YouTube, encontrará más videos sobre nuestra compañía, preparación de aire comprimido y tecnología de medición.

DRYPOINT RA, el sistema acreditado para cualquier ámbito de aplicación

El secador frigorífico de aire comprimido DRYPOINT RA es la mejor opción en el caso de aplicaciones con condiciones de aplicación estables para alcanzar un punto de rocío a presión constante de + 3° C. Gracias a la gran variedad de modelos podemos ofrecerle siempre la solución correcta para sus necesidades. Nuestros secadores frigoríficos se distinguen por un secado fiable, una mínima pérdida de aire comprimido y un reducido consumo de energía. El diseño inteligente del DRYPOINT RA permite, además de la máxima funcionalidad, un servicio fiable y económico.

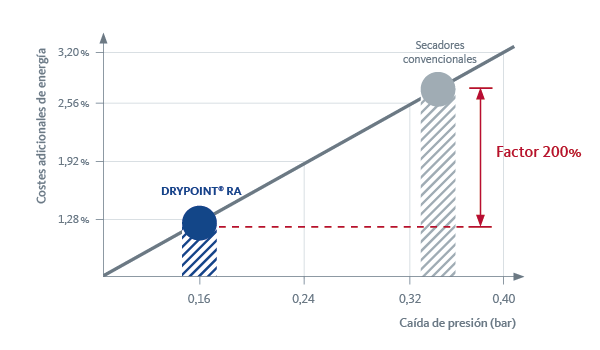

Máxima eficiencia con mínima pérdida de presión

Una pérdida de presión elevada en el secador frigorífico se tiene que compensar con un rendimiento elevado del compresor y por lo tanto con un mayor gasto energético. Las consecuencias son un consumo de energía innecesario y unos costes de servicio considerablemente más altos. En los secadores frigoríficos DRYPOINT RA se ha reducido la caída de presión a un mínimo absoluto. Los elementos esenciales son el intercambiador de calor optimizado para el caudal, un Demister para un aseguramiento seguro y componentes sobredimensionados, que proporcionan una pérdida de presión muy reducida de 0,16 bar en promedio a plena carga.

Tamaños de los secadores frigoríficos DRYPOINT^® RA

DRYPOINT^® RA 3600 - 13800

Control y supervisión del purgador BEKOMAT integrado por medio del controlador del sistema
Contacto de alarma libre de potencia para la transmisión de mensajes de alarma
Aplicación de compresores Scroll de baja vibración y energéticamente eficientes
La interfaz RS485 ofrece posibilidades de control y de supervisión externas
Registro de situaciones / mensajes de alarma.

Ventajas del DRYPOINT^® RA

Eficiente

Para rendimientos de 20 hasta 13.200 m³/ h
Secado por medio de la combinación de intercambiador de calor de aluminio altamente efectivo

Orientado a la aplicación

Mantenimiento estable del punto de rocío a presión de + 3° C , a través de una válvula Bypass de gas caliente con compensación de presión externa y ventilador controlado por presión
Aseguramiento óptimo del circuito de frío por medio de interruptores de alta y baja presión

Extras directamente integrados

Equipado de serie con purgador BEKOMAT
Control central del sistema para el control de las funciones del secador y la supervisión del purgador BEKOMAT integrado

Ecológico y de fácil mantenimiento

Uso de refrigerante ecológico e inocuo para el ozono con un índice GWP (Potencial de Calentamiento Global) especialmente positivo.
Mantenimiento rápido y económico

Datos técnicos del secador frigorífico DRYPOINT^® RA

	RA 3600 – RA 13200
Máxima temperatura de entrada de aire comprimido	+70 °C
Presión de servicio mín ... máx	4 ... 14 bar [ü]
Temperatura ambiente mín. ... máx.	+2 ... +50 °C
	RA 190 – RA 13200
Refrigerante	R407C

Encontrará otros datos técnicos en la información del producto, en el área de descargas en la parte inferior...

DRYPOINT^® RA eco, economía y adaptabilidad

La nueva generación de secadores frigoríficos de aire comprimido está diseñada para sistmas de velocidad variable. Su diseño aúna el esfuerzo económico con la responsabilidad ecológica. Con nuestros secadores con ahorro de energía de la serie DRYPOINT RA eco hemos redefinido la rentabilidad son soluciones técnicas que han reducido la pérdida de presión, la pérdida de aire comprimido y el consumo de energía. Está diseñado para sincronizar su funcionamiento con flujos de aire oscilante, mediante un control inteligente, genera ahorros de energía adaptando la potencia del secador de manera óptima a la demanda de aire comprimido.

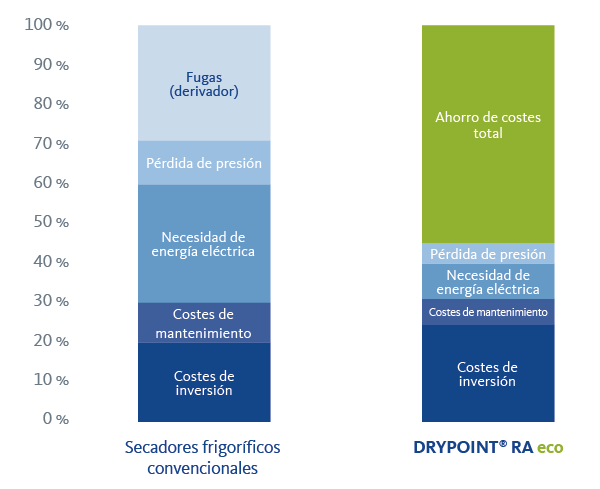

Los mayores ahorros provienen de la energía que no consumimos.

El mayor ahorro radica en la energía que no consumimos. A menudo, los secadores frigoríficos se diseñan para las condiciones de aplicación más severas: el criterio es el servicio en verano, con altas temperaturas. Por tanto, la mayor parte del tiempo el secador está sobredimensionado y rara vez funciona a plena carga. El secador frigorífico DRYPOINT RA eco la cantidad de energía consumida se adapta al rendimiento de secado requerido, este proceso ahorra hasta un 55 % de ahorro de costes en los 5 primeros años de servicio.

DRYPOINT^® RA 20-960 eco

Para caudales volumétricos < 1.000 m³/h
Ahorrar costes de energía por medio de la desconexión del compresor de agente frigorífico en función de la necesidad
Indicación del ahorro porcentual de energía
Contacto libre de potencial para la transmisión de mensajes de alarma

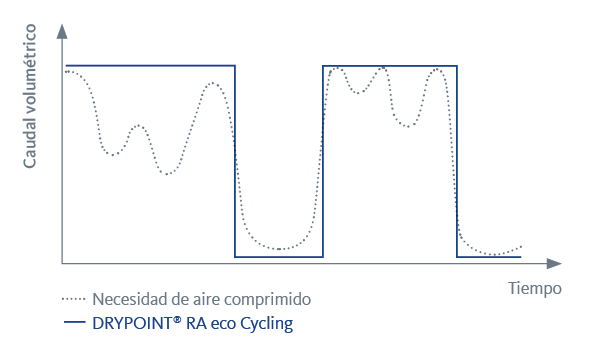

Eficiencia energética a través de un sistema cíclico inteligente

Para caudales volumétricos inferiores a 1.000 m³/h el DRYPOINT RA eco trabaja como secador cíclico, en el que el compresor de agente frigorífico se desconecta controlado por la necesidad. El sistema cíclico inteligente se lleva a cabo en función de la necesidad de secado y se regula de forma que los tiempos de desconexión se prolongan de forma óptima.

Eficiencia energética del secador frigorífico DRYPOINT RA eco

DRYPOINT^® RA 1300-10800 eco

Para caudales volumétricos > 1.000 m3/h
Ahorros energéticos elevados en los sistemas de velocidad variable por medio de una combinación única de control de frecuencia y de exposición
Aplicación de compresores Scroll de bajas vibraciones y energéticamente eficientes
Pantalla táctil intuitiva de 4,7 para un control de funcionamiento sencillo y del sistema, y del BEKOMAT integrado
Contacto libre de potencia para la transmisión de mensajes de alarma
La interfaz RS485 ofrece posibilidades de control y de supervisión externas
Registro de situaciones / mensajes de alarma

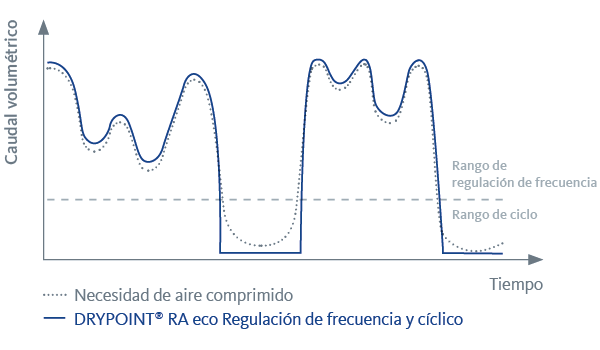

Combinación óptima de ahorro energético y rendimiento de secado

Para caudales volumétricos superiores a 1.000 m³/h el DRYPOINT RA eco une la regulación de frecuencia del compresor de agente frigorífico con el sistema cíclico. Adicionalmente el ventilador también está regulado por frecuencia, lo que conlleva una combinación óptima de ahorro energético y rendimiento de secado.

Sistema de ahorro energético de alta eficiencia

Advantages of DRYPOINT^® RA eco

Ventajas eco

Adaptación del consumo de potencia a los cambios en los requisitos de secado
Ahorro de energía en caso de oscilaciones en el caudal volumétrico
Contribución activa a la sostenibilidad

Eficiencia energética y rentabilidad

Mínima pérdida de presión mediante un diseño del intercambiador de calor que optimiza el flujo
Mínimo consumo de energía mediante la equilibrada tecnología del compresor frigorífico
Sin pérdida de aire comprimido mediante una derivación efectiva del condensado con BEKOMAT

Seguro y fiable

Separación efectiva del condensado mediante el Demister integrado
Protección óptima del circuito de refrigeración

Fácil manejo

Clara presentación de todos los estados de servicio
Control continuo de la desviación del condensado
Alarmas claras
Información de mantenimiento y servicio a tiempo

Datos técnicos

Volume flow (m3/h) at +3 °C

Pressure loss (Δp bar)

Air connection

Weight (kg)

Order ref.

Refrigerant

Minimum/maximum operating pressure

Water cooled version available

20 / AC eco

0.02

G1/2" BSP-F

4028305

R134A or R407C

4 ... 16 bar [ü]

35 / AC eco

0,03

G1/2" BSP-F

4028306

R134A or R407C

4 ... 16 bar [ü]

50 / AC eco

0,11

G1/2" BSP-F

4028307

R134A or R407C

4 ... 16 bar [ü]

70 / AC eco

0,11

G1/2" BSP-F

4028308

R134A or R407C

4 ... 16 bar [ü]

110 / AC eco

108

0,17

G1" BSP-F

4028310

R134A or R407C

4 ... 14 bar [ü]

135 / AC eco

138

0,15

G1 1/4" BSP-F

4028311

R134A or R407C

4 ... 14 bar [ü]

190 / AC eco

186

0,15

G1 1/4" BSP-F

4028311

R134A or R407C

4 ... 14 bar [ü]

240 / AC eco

240

0,20

G1 1/4" BSP-F

4028312

R134A or R407C

4 ... 14 bar [ü]

330 / AC eco

330

0,15

G1 1/2" BSP-F

4028313

R134A or R407C

4 ... 14 bar [ü]

370 / AC eco

372

0,18

G1 1/2" BSP-F

4028314

R134A or R407C

4 ... 16 bar [ü]

490 / AC eco

486

0,09

G2" BSP-F

4028315

R134A or R407C

4 ... 16 bar [ü]

630 / AC eco

630

0,13

G2" BSP-F

4028316

R134A or R407C

4 ... 16 bar [ü]

750 / AC eco

750

0,07

G2 1/2" BSP-F

141

4028317

R134A or R407C

4 ... 16 bar [ü]

870 / AC eco

870

0,13

G2 1/2" BSP-F

150

4028318

R134A or R407C

4 ... 16 bar [ü]

960 / AC eco

960

0,15

G2 1/2" BSP-F

161

4028319

R134A or R407C

4 ... 16 bar [ü]

1300 / AC eco

1260

0,10

DN80 – PN16

249

4058967

R513A

4 ... 14 bar [ü]

1800 / AC eco

1800

0,12

DN80 – PN16

276

4058968

R513A

4 ... 14 bar [ü]

2200 / AC eco

2208

0,13

DN80 – PN16

296

4058970

R513A

4 ... 14 bar [ü]

2400 / AC eco

2400

0,09

DN100 – PN16

590

4058971

R513A

4 ... 14 bar [ü]

2900 / AC eco

2900

0,08

DN100 – PN16

590

4058971

R513A

4 ... 14 bar [ü]

3600 / AC eco

3600

0,12

DN100 – PN16

597

4058972

R513A

4 ... 14 bar [ü]

4400 / AC eco

4416

0,13

DN100 – PN16

669

4058973

R513A

4 ... 14 bar [ü]

5400 / AC eco

5400

0,12

DN150 – PN16

1000

4058974

R513A

4 ... 14 bar [ü]

6600 / AC eco

6624

0,13

DN150 – PN16

1110

4058975

R513A

4 ... 14 bar [ü]

7200 / AC eco

7200

0,12

DN200 – PN16

1330

4058976

R513A

4 ... 14 bar [ü]

8800 / AC eco

8832

0,13

DN200 – PN16

1510

4058977

R513A

4 ... 14 bar [ü]

Modelos especiales de DRYPOINT^® RA

En el caso de ámbitos de aplicación y requisitos especiales son necesarias soluciones específicas de cliente. Por medio de la amplia variedad de secadores frigoríficos siempre tenemos la solución especial adecuada para usted: ya se trate de aplicaciones de alta presión de hasta 50 bar, temperaturas de entrada de aire comprimido especialmente altas o condiciones del entorno agresivas. Con los modelos y opciones especiales DRYPOINT RA también damos cobertura a sus necesidades de cliente. Como es habitual con la máxima seguridad y un consumo energético mínimo.

El secador frigorífico para altas temperaturas de entrada: DRYPOINT^® RA HT

El secador frigorífico DRYPOINT RA HT ha sido especialmente diseñado para aplicaciones en las que se debe secar con eficiencia aire comprimido con altas temperaturas de entrada de hasta 80 °C.

El meditado diseño optimizado para el flujo asegura un flujo de aire comprimido con baja resistencia. La tecnología optimizada del compresor refrigerador garantiza un bajo consumo de energía con un punto de presión muy estable.

Filtro previo integrado CLEARPOINT^® con BEKOMAT^®

El filtro CLEARPOINT integrado deriva el condensado generado a través de un BEKOMAT de forma segura y sin pérdidas de aire comprimido innecesarias. Además, el filtro previo protege el intercambiador de calor del secador frigorífico, mejorando la vida útil y la efectividad del intercambiador de calor.

El secador frigorífico para aplicaciones de alta presión: DRYPOINT^® RS HP

Los secadores frigoríficos de aire comprimido DRYPOINT RS HP han sido especialmente diseñados para aplicaciones en las que se debe secar con eficiencia aire comprimido en un rango de presión 45 bar/ 50 bar. Esto suele ser habitual en la fabricación de botellas PET, pero también para arrancar grupos diésel o en máquinas de perforación geológicas.

Intercambiador de calor de placas de acero inoxidable del DRYPOINT^® RS HP

El diseño meditado, optimizado para el caudal del intercambiador de calor de placas de acero inoxidable proporciona un flujo de baja resistencia del aire comprimido. Además, la tecnología optimizada del compresor refrigerador garantiza un bajo consumo de energía con un punto de rocío a presión muy estable.

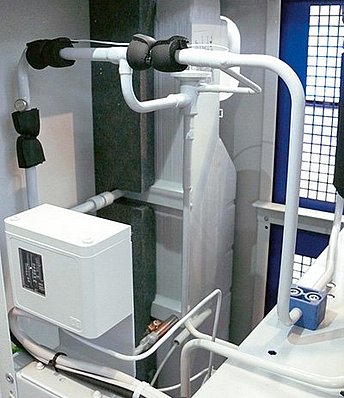

Aún más robusto por medio del innovador recubrimiento TAC

Muchos entornos industriales como p. ej. en el sector agrícola, tecnología alimenticia o en la producción de papel, contienen medios agresivos en el aire del entorno. Estos pueden tener una influencia negativa sobre la duración de servicio de un secador. Para una protección óptima le recomendamos el recubrimiento anticorrosión para nuestra serie DRYPOINT RA/RS HP.

En caso de condiciones del entorno agresivas

Recubrimiento anticorrosión TAC para todos los componentes interiores con contenido de cobre Prolonga la vida útil del secador de manera importante y eleva la seguridad de funcionamiento

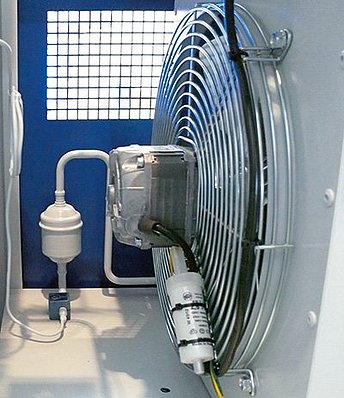

DRYPOINT aggressive environmental temperatures

Water-cooled compressed air refrigeration dryers

En el caso de que esté disponible un suministro de agua de refrigeración centralizado, los siguientes tipos de DRYPOINT RA son la solución óptima:

DRYPOINT RA WC Secador frigorífico de aire comprimido refrigerado por agua. La refrigeración por agua hace posible un secado fiable – independientemente de la temperatura ambiente.
DRYPOINT RA TBH Refrigerado por agua con intercambiador de calor de haz de tubos para aguas grises.
DRYPOINT RA SWC Refrigerado por agua marina con intercambiador de calor de haz de tubos.
