Sécheurs par adsorption, avec régénération sans apport de chaleur DRYPOINT® AC

Sécheurs par adsorption pour les exigences individuelles en matière d'air comprimé

DRYPOINT AC

DRYPOINT® AC 119 -196

Le sécheur par adsorption compact est raccordable dans le monde entier à toute alimentation usuelle. 20 possibilités de montage différentes le rendent particulièrement flexible.

Pour des débits de 10 – 120 m³/h.

En savoir plus...
DRYPOINT AC 410

DRYPOINT® AC 410-495 und AC HL

La vanne de commutation à forte innovation technologique de ces séries de modèles, permet la circulation de l'air comprimé même en cas de coupure de courant.

Pour des débits pouvant atteindre 8200 m³/h.

En savoir plus...

DRYPOINT® AC HP

De série en acier inoxydable - Durée de vie maximale - Entretien rapide et sans soucis. Des propriétés qui rendent ce sécheur Haute Pression particulièrement robuste.

Pour haute pression de 100 à 350°bar.

En savoir plus...

DRYPOINT® AC 119-196, le sécheur par adsorption compact

Le sécheur par adsorption DRYPOINT AC 119 – AC 196 avec régénération sans apport de chaleur garantit, par l'utilisation d'un adsorbant hautement performant, une alimentation stable en air comprimé de haute qualité, pour des débits compris entre 10 et 120 m³/h. L'adsorbant en place dans des cartouches retient l'humidité contenue dans l'air comprimé jusqu'à un point de rosée sous pression de -70°C. Grâce au filtre intégré en aval, les résidus qui résultent de l'abrasion de l'adsorbant sont retenus en toute fiabilité. Ces sécheurs par adsorption permettent ainsi d'obtenir des processus de production économiques et sans soucis.

Qualité, efficacité et entretien – un concentré d'excellence dans un minimum d'espace

En tant que véritable solution système, le sécheur par adsorption avec régénération sans apport de chaleur DRYPOINT AC 119 - 196 garantit en combinaison avec un préfiltre d'air comprimé CLEARPOINT et le purgeur de condensats BEKOMAT en option, un maximum de sécurité et de performance. Par l'utilisation d'un adsorbant hautement performant et d'une filtration de l'air comprimé, intégrée en aval, le DRYPOINT AC offre une alimentation stable en air comprimé de haute qualité. Avec la commande intégrée en liaison avec le compresseur et une possible télésurveillance à l'aide d'un contact d'alarme, ce sécheur par adsorption permet ainsi d'obtenir des déroulements de production économiques et sans soucis et se distingue par sa flexibilité et sa facilité d'entretien.

DRYPOINT AC group

Économique et d'entretien facile

Vous profitez du DRYPOINT AC 119 – AC 196 à plus d'un titre : la mise en route synchronisée avec le compresseur permet de réaliser des économies d'énergie considérables et d'abaisser les coûts d'exploitation, en évitant tout gaspillage d'air de régénération pendant les temps d'arrêt du compresseur. En outre, la faible perte de charge de seulement 0,35 bar, préfiltre et filtre aval compris, est synonyme d'économies d'énergie. De même, le contrôle et la commande du sécheur sont particulièrement fiables et économiques. Grâce à un contact d'alarme sans potentiel, le sécheur par adsorption peut être suivi par télésurveillance depuis une salle de contrôle. Lors de la maintenance périodique et en cas de réparation, le sécheur est particulièrement facile d'entretien. Par exemple, lors d'une opération d'entretien, les cartouches peuvent être remplacées de manière simple, rapide et propre.

Diverses possibilités d'installation pour une utilisation flexible.

Grâce aux ports multiples, le DRYPOINT AC 119 – AC 196 convient pour les types d'installation et conditions de montage les plus variés. Grâce à une simple rotation du bloc de raccordement (répartiteur multivoies), le raccord d'entrée et le raccord de sortie pour l'air comprimé peuvent être positionnés librement. Grâce à l'adsorbant immobilisé par l'action d'un ressort, le DRYPOINT AC peut être installé aussi bien horizontalement que verticalement, autorisant ainsi au total jusqu'à 20 possibilités de montage différentes. Grâce aux tensions multiples, le DRYPOINT AC 119 – AC 196 peut être raccordé directement à toute alimentation électrique usuelle et par conséquent est parfaitement armé pour une utilisation dans le monde entier.

Montage horizontal possible
Montage latéral et sur la face avant
Montage sur la face arrière

Économique

  • Fonctionnement efficace grâce à la mise en route synchronisée avec le compresseur
  • Faibles pertes de charge grâce à un pré-filtre favorisant la bonne circulation de l'air comprimé
  • Conception du sécheur pour un entretien facile
  • Durée de vie augmentée grâce à la filtration directement à l'entrée

Sûr

  • Air comprimé d'une qualité élevée et constante
  • Point de rosée sous pression jusqu'à -40 °C
  • (jusqu'à -70 °C sur demande)
  • Degré de séchage élevé et constant
  • Contact sans potentiel pour la surveillance à distance

Installation flexible

  • Construction compacte et peu encombrante
  • Tensions multiples : raccordable dans le monde entier à toute alimentation électrique usuelle
  • Ports multiples : raccords d'entrée et de sortie positionnables librement
  • Installation possible horizontalement et verticalement

Caractéristiques techniques DRYPOINT® AC 119-196

Réglage standard du PRSP (sortie) -40 °C, -70 °C sur demande
Température d'entrée min. / max. de l'air +5 … +50 °C
Température ambiante min./max. +5 … +50 °C
Plage de tension d'entrée 100 ... 240 VAC; 50 ... 60 Hz; 12 ... 24 VDC
Pression de service min./max. 4 … 16 bar [ü]
Plage de débit 10,2 … 119 m³/h
Degré de protection IP 65

*Des caractéristiques techniques supplémentaires sont disponibles dans les Informations Produits en bas dans la rubrique Téléchargements...

DRYPOINT® AC 410-495 / HL fiable, innovant et sûr

Les sécheurs par adsorption des gammes DRYPOINT AC 410-495 et le DRYPOINT HL garantissent, grâce à l'utilisation d'un adsorbant de haute qualité, une alimentation stable en air comprimé de haute qualité . L'adsorbant élimine l'humidité de l'air comprimé jusqu'à un point de rosée sous pression de -40 °C, en option jusqu'à -70 °C. Cela garantit une production économique et sans dysfonctionnements.

La commande du point de rosée sous pression et le système de mise en route synchronisée avec le compresseur permettent de réduire considérablement les coûts d'exploitation.

La vanne de commutation à forte innovation technologique du DRYPOINT AC 410-495, dotée d'une conduite d'air de balayage disposée à l'intérieur, permet la circulation de l'air comprimé même en cas de coupure de courant ; ainsi, le système devient "fail safe", autrement dit, à sécurité positive. Des raccords à emboîtement, robustes et galvanisés, une grande facilité de transport par engin de levage et la bonne accessibilité à tous les composants lui confèrent une grande aptitude à l'utilisation courante dans la pratique.

Combiné avec deux filtres d'air comprimé CLEARPOINT (préfiltre et filtre aval) et un purgeur de condensats BEKOMAT, le DRYPOINT AC 410-495 ainsi que le DRYPOINT HL garantissent un maximum de sécurité, avec une utilisation simple et intuitive. Principe de fonctionnement du DRYPOINT AC / HL

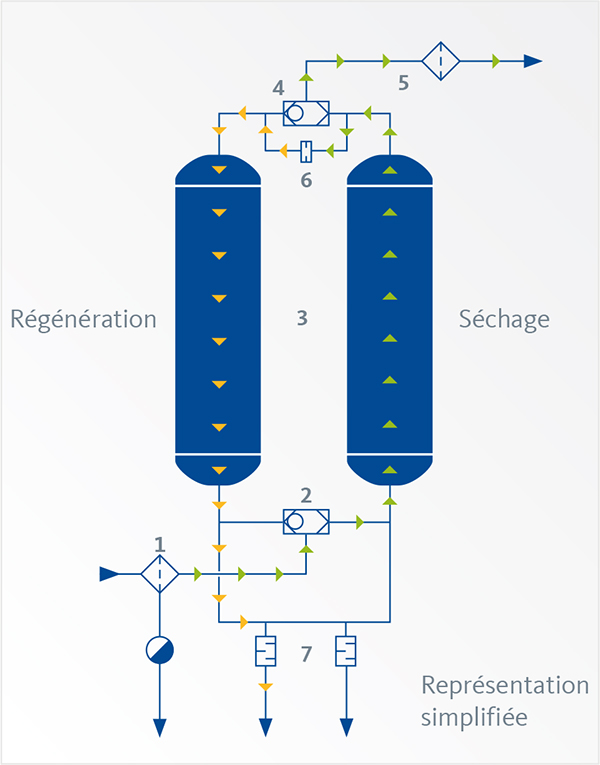

Principe de fonctionnement

Le sécheur par adsorption avec régénération sans apport de chaleur DRYPOINT AC permet une alimentation continue avec un air comprimé de haute qualité. Deux cuves (3) remplies d'un adsorbant sont couplées en parallèle. L'air comprimé arrive dans la cuve d'adsorption (3), en passant par le préfiltre CLEARPOINT et le purgeur de condensats BEKOMAT (1), chargés de lui soutirer les particules et les condensats, puis à travers la vanne de commutation (2). Dans cette cuve d'adsorption, l'air comprimé est séché jusqu'au degré de séchage requis (point de rosée sous pression). Ensuite, il passe à travers la vanne de commutation supérieure (4) et un filtre aval CLEARPOINT (5) chargé de retenir les éventuels résidus d'abrasion en provenance de l'adsorbant. L'air comprimé séché et nettoyé est à présent mis à disposition des applications. Pendant que l'air comprimé est séché par l'une des colonnes, l'adsorbant de l'autre est soumis en parallèle à un cycle de régénération. Pour ce faire, une partie du flux d'air comprimé déjà séché est prélevée, puis détendue à la pression atmosphérique par une buse (6), envoyée à travers le lit d'adsorption afin de le régénérer, puis refoulée à l'atmosphère à travers un silencieux (7). La commutation entre les deux colonnes d'adsorption s'effectue de façon temporisée, selon un cycle prédéfini ; en option, elle peut se faire en fonction du point de rosée. Bien entendu, la valeur de mesure du point de rosée peut être transmise en option à un enregistreur de données, comme le METPOINT BDL.

Économique

  • Coûts d'exploitation très bas grâce à une pression différentielle extrêmement faible
  • Économies d'énergie grâce à la mise en route synchronisée avec le compresseur
  • La commande en fonction du PRSP (en option) diminue encore davantage les coûts d'exploitation
  • Évacuation sûre et sans perte des condensats par le biais du BEKOMAT
  •
  •

Robuste et sûr

  • Rétention fiable au moyen des filtres CLEARPOINT
  • Surveillance simple des filtres grâce au système d'autodiagnostic des filtres
  • Fail-save (sécurité positive) : flux d'air comprimé assuré même en cas de coupure de courant, grâce à une vanne de commutation innovante
  • Manomètre pour la surveillance de la pression

Très pratique

  • Entretien simple et facile grâce à la bonne accessibilité à tous les composants
  • Grande facilité de transport par engin de levage
  • Raccords à sertir, robustes et galvanisés
  • Encombrement réduit grâce à sa construction compacte

Caractéristiques techniques DRYPOINT® AC / HL

  DRYPOINT AC 410-495 DRYPOINT HL
Réglage standard du PRSP (sortie) -40 °C -40 °C, optional -70 °C
Température ambiante min./max. +4 ... +50 °C +5 ... +50 °C
Température d'entrée min. / max. de l'air +5 ... +50 °C +5 ... +50 °C
Pression de service min./max. 4 … 16 bar [ü] 4 ... 11 bar, 4 ... 16 bar, en option
Degré de protection IP 54 IP 54

*Des caractéristiques techniques supplémentaires sont disponibles dans les Informations Produits en bas dans la rubrique Téléchargements...



Sécheurs Haute Pression DRYPOINT® AC HP 100-350 bar

Pour les applications Haute Pression, les exigences en matière de sécurité et de fiabilité sont particulièrement élevées. En effet, du fait de la compression élevée dans les réseaux Haute Pression, la pollution de l'air comprimé par les particules solides, les gouttelettes d'huile et les condensats, est plus importante. Le DRYPOINT AC HP est l'élément crucial pour un système Haute Pression performant et sûr. En effet, le sécheur Haute Pression hautement innovant élimine en toute fiabilité et de façon économique, aussi bien l'humidité que les impuretés contenues dans l'air comprimé.

Efficacité, qualité et facilité d'entretien pour un séchage haute pression

Les DRYPOINT AC HP sont dotés d'origine d'une fonction de mise en route synchronisée avec le compresseur. Cette commande intelligente mémorise le stade atteint dans le déroulement du programme. Lors du redémarrage, le programme reprend là où il s'était arrêté avant la coupure. Ainsi, l'adsorbant ne risque pas d'être surchargé. La sécurité de fonctionnement et le fonctionnement synchronisé du sécheur en fonction du régime du compresseur sont les avantages apportés par cette solution.

À l'entrée de la cuve d'adsorbant se trouve un compartiment de stabilisation hautement efficace et doté des fonctions séparation et stockage. Ainsi, le condensat n'arrive pas jusqu'à l'adsorbant ; il est retenu puis évacué au cours de la régénération.

Des solutions exceptionnelles pour des exigences hors du commun

  1. Les cuves d'adsorbant sont constituées en standard de profilés en acier inoxydable, avec ouverture sur toute la section et raccord vissé. Ceci réduit non seulement la charge de travail lors de l'entretien, mais facilite aussi l'inspection de l'intérieur des cuves.
  2. Les filtres d'une grande efficacité, réalisés en standard en acier inoxydable, retiennent en toute fiabilité les impuretés comme les particules solides et les gouttelettes d'huile.
  3. Les composants sous pression sont réalisés d'office en acier inoxydable.
  4. Deux réducteurs de pression séparés, pour l'air de commande et l'air de régénération, garantissent à tout moment un fonctionnement des plus fiables.
  5. La partie basse pression est protégée par une vanne de sécurité.
  6. L'air de commande et de régénération est prélevé derrière le filtre aval. Le fonctionnement et la régulation gagnent ainsi en fiabilité.
  7. Le DRYPOINT AC HP est doté d'unités de vannes individuelles. Les fixations individuelles séparées ne sollicitent pas les conduites et rendent le sécheur insensible aux vibrations. La sécurité de fonctionnement est augmentée et le coût des pièces de rechange est diminué.

La forme compacte offre davantage de flexibilité lors de l'installation.

Économique

  • Adsorbant hautement efficace
  • Sécurité de fonctionnement et économies d'énergie associées à la mise en route synchronisée avec le compresseur
  • Dimensionnement et réglages adaptés aux conditions d'utilisation et besoins individuels

Robuste

  • Acier inoxydable de série pour une durée de vie maximale
  • Tous les composants et toutes les conduites sont montés de sorte à éviter toute contrainte mécanique
  • Insensible aux vibrations
  • Châssis robuste avec socle

Sûr

  • Certification de l'ensemble complet par le TÜV
  • Conception conforme à la DESP, AD-2000 (autres conceptions sur demande)
  • Vanne de sécurité dans la partie Basse Pression pour la protection des vannes de commutation et des composants situés en aval

Entretien facile

  • Tous les composants et pièces sont accessibles par l'avant et dotés d'un raccord vissé
  • Accès rapide à tous les composants malgré la conception compacte
  • Entretien plus facile et réduction des coûts des pièces de rechange grâce à trois unités de vannes individuelles au lieu d'un seul bloc de vannes combiné

Caractéristiques techniques DRYPOINT® AC HP

Réglage standard du PRSP (sortie) -40 °C, en option -70 °C
Température d'entrée min. / max. de l'air +5 ... +55 °C
Température ambiante min./max. +5 ... +50 °C
Alimentation électrique (standard) 110 ... 230 VAC; 50 – 60 Hz; 24 VDC
Pression et débit (min./max.) 60 m³/h bei 100 bar [ü]
820 m³/h bei 350 bar [ü]
Degré de protection IP 54

*Des caractéristiques techniques supplémentaires sont disponibles dans les Informations Produits en bas dans la rubrique Téléchargements...

Téléchargements

Séchage | DRYPOINT AC 119 – AC 196
Brochure
428 KB
Télécharger
Séchage | DRYPOINT AC 410 – 495
Brochure
343 KB
Télécharger
Séchage | DRYPOINT AC HP
Brochure
684 KB
Télécharger
Séchage | DRYPOINT HL
Brochure
411 KB
Télécharger
Mode d'emploi DRYPOINT AC 410 – 495
Mode d'emploi
6 MB
Télécharger

Il manque quelque chose ?

Vous ne trouvez pas ce que vous cherchez dans la rubrique des téléchargements ? Nous serions ravis de vous aider ; n'hésitez pas à nous contacter et à nous faire part des informations recherchées :

Demander une documentation...

EVERDRY® – pour les gros débits

Les sécheurs par adsorption EVERDRY régénérés à chaud complètent l'éventail des produits. EVERDRY est la référence dans la construction d'installations sur mesure et spécifiques à chaque client, en appliquant des concepts standardisés, hautement performants.

En savoir plus...
