Unico
- Sistema brevettato con componenti collaudati
- A bassa manutenzione: solo sostituzione filtri
- Grado di essiccazione costante anche in condizioni d'esercizio variabili
- Regolazione personalizzata dei gradi di essiccazione
DRYPOINT® M eco control: essiccatore a membrana con regolazione elettronica
Per la prima volta, con DRYPOINT M eco control siamo riusciti a sviluppare un sistema di essiccazione a controllo elettronico, per cui è possibile impostare un punto di rugiada in pressione fisso tra +10 °C e -26 °C o un intervallo costante del punto di rugiada in pressione in uscita rispetto alla temperatura dell'aria compressa. Il grado di essiccazione impostato viene mantenuto anche in presenza di condizioni operative variabili. L'energia viene consumata solo quando occorre effettivamente erogare la prestazione dell'essiccatore.
Le due modalità operative stabiliscono il tipo di reazione dell'essiccatore al variare delle condizioni operative (pressione, temperatura, volume d'aria utile):
Constant Mode:
impostazione di un punto di rugiada di uscita stabile.
Dynamic Mode:
differenza stabile tra temperatura dell'aria compressa e punto di rugiada di uscita.
Modalità operativa adatta ad ogni applicazione
In caso di punti di rugiada in pressione fissi, DRYPOINT M eco control rappresenta la via di mezzo fra essiccatori a ciclo frigorifero e ad adsorbimento. Si può scegliere tra due modalità operative a seconda delle esigenze della propria applicazione: "Constant Mode", quando occorre avere punti di rugiada in pressione fissi e stabili, e "Dynamic Mode", quando è cruciale mantenere una differenza sicura rispetto alla temperatura dell’aria compressa.
Il funzionamento o lo specifico grado di essiccamento possono essere modificati in maniera rapida e semplice tramite l'interfaccia user friendly. I LED indicano chiaramente lo stato selezionato. L’interfaccia per il data transfer consente una chiara e trasparente valutazione ed indicazione del rendimento quando è collegata al data logger METPOINT BDL.
Modalità operativa “Constant Mode“
DRYPOINT M eco control in "Modalità Costante" mantiene stabile tra +10 e -26 °C il punto di rugiada in pressione in uscita, anche in condizioni operative variabili. In questo modo si garantisce sempre il raggiungimento dei valori d’essiccazione richiesti.

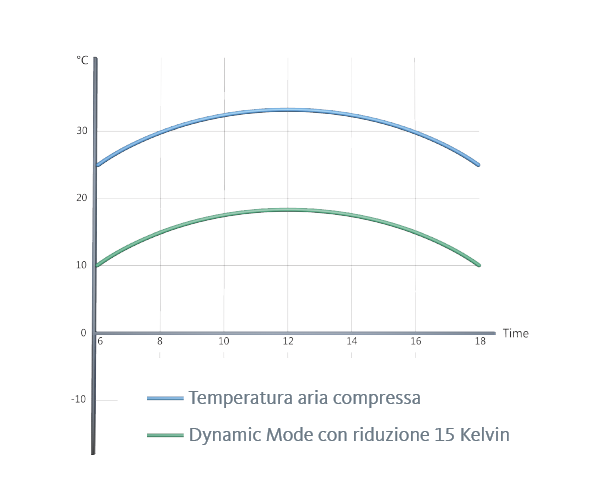

Modalità operativa “Dynamic Mode“
In "Modalità Dinamica", il punto di rugiada in pressione diminuisce di una differenza determinata fra 10 e 55 kelvin rispetto alla temperatura dell’aria compressa. Nel caso in cui la temperatura d’entrata cambi, il punto di rugiada in pressione si adatta automaticamente. In tal modo si garantisce il mantenimento del giusto grado di essiccamento anche in presenza di temperature dell'aria compressa variabili.
Funzionamento
Il sistema di essiccamento a regolazione elettronica DRYPOINT M eco control è versatile nell'impiego grazie alle sue particolari caratteristiche:
Vantaggi del Drypoint M eco
Sicuro
- Funzionamento "fail safe": anche in caso di black-out, l'aria compressa viene comunque essiccata
- Programmazione facile
- Contatto a potenziale zero
Efficiente
- Consumo di energia solo quando occorre veramente la prestazione dell'essiccatore
- Ideale in caso di fabbisogno discontinuo di aria compressa
- Adatto sia per utilizzo finale che per il trattamento parziale dell’aria
Compatibile con la rete
- Valutazione e indicazione del rendimento tramite interfaccia analogica per il trasferimento dati (ad es. con METPOINT UD01)
- Monitorabile in remoto
Caratteristiche tecniche DRYPOINT® M eco control
| Pressione d'esercizio min./max. | 4 ... 12,5 bar |
| Temperatura ambiente min./max. | +2 ... +50 °C |
| Nanofiltro integrato* | 0,01 μm/0,005 mg/m³ |
| Caduta di pressione | 0,1 - 0,3 bar, dipendente dalla portata dell’aria compressa |
| Impostazioni uscita DTP | +10 / +7 / +5 / +3 / 0 / -5 / -10 / -15 / -20 / -26 °C |
| Impostazioni intervallo DTP | 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 55 K (Kelvin) |
*Per altre caratteristiche tecniche si rimanda alle informazioni sul prodotto nell'area Download in basso.
Downloads DRYPOINT® M eco control
Essiccamento | DRYPOINT M eco control
Brochure
985 KB
Istruzioni per l'uso DRYPOINT M eco control
Manuale
10 MB
