Technika katalityczna zapewniająca bezolejowe sprężone powietrze: BEKOKAT^®

Najwyższe bezpieczeństwo i pewność działania

Nie chcesz iść na żadne kompromisy w produkcji w odniesieniu do jakości sprężonego powietrza? Czy chcesz mieć pewność, że sprężone powietrze jest zgodne z klasą ISO 1 lub lepszą, tzn. że nie zawiera oleju ani zarazków? Doskonałym rozwiązaniem w tym zakresie jest katalizator BEKOKAT - certyfikowany przez TÜV i zweryfikowany przez niezależne instytuty.

ISO 8573-1 Klasa 1 lub lepsza

W bardzo wrażliwych zastosowaniach konwencjonalne przygotowanie sprężonego powietrza ma ograniczenia techniczne i ekonomiczne, szczególnie wtedy, gdy chodzi o bardzo wysokie wymagania dotyczące zawartości oleju resztkowego w sprężonym powietrzu. Katalizator BEKOKAT wyznacza nowe standardy w tym zakresie, całkowicie przekształcając węglowodory w dwutlenek węgla i wodę poprzez całkowite utlenienie w katalizatorze. W ten sposób powstaje bezolejowe sprężone powietrze o maksymalnej resztkowej zawartości oleju wynoszącej 0,003 miligramów na metr sześcienny, co oznacza, że BEKOKAT dostarcza powietrze o wyższej jakości niż wymagana wg klasy 1 (0,01 mg/m³) dla resztkowej zwartości oleju w sprężonym powietrzu; jest to klasa jakości często wymagana w szczególnie wrażliwych procesach produkcyjnych, np. w przemyśle spożywczym, farmaceutycznym, motoryzacyjnym i elektronicznym.

Możliwość modernizacji w istniejących sieciach
Urządzenie BEKOKAT jest instalowane jako samodzielne rozwiązanie za sprężarkami lub bezpośrednio w punkcie poboru sprężonego powietrza.

Zasada działania BEKOKAT^®

W przypadku wysoce wrażliwych zastosowań tradycyjne uzdatnianie sprężonego powietrza napotyka na techniczne i ekonomiczne granice. Rozwiązanie BEKOKAT, które wykorzystuje przyszłościową technikę katalityczną, wyznacza nowe standardy. Urządzenie w ramach pełnego utleniania przekształca węglowodory całkowicie na dwutlenek węgla i wodę.

BEKOKAT^® – niezależny od warunków otoczenia

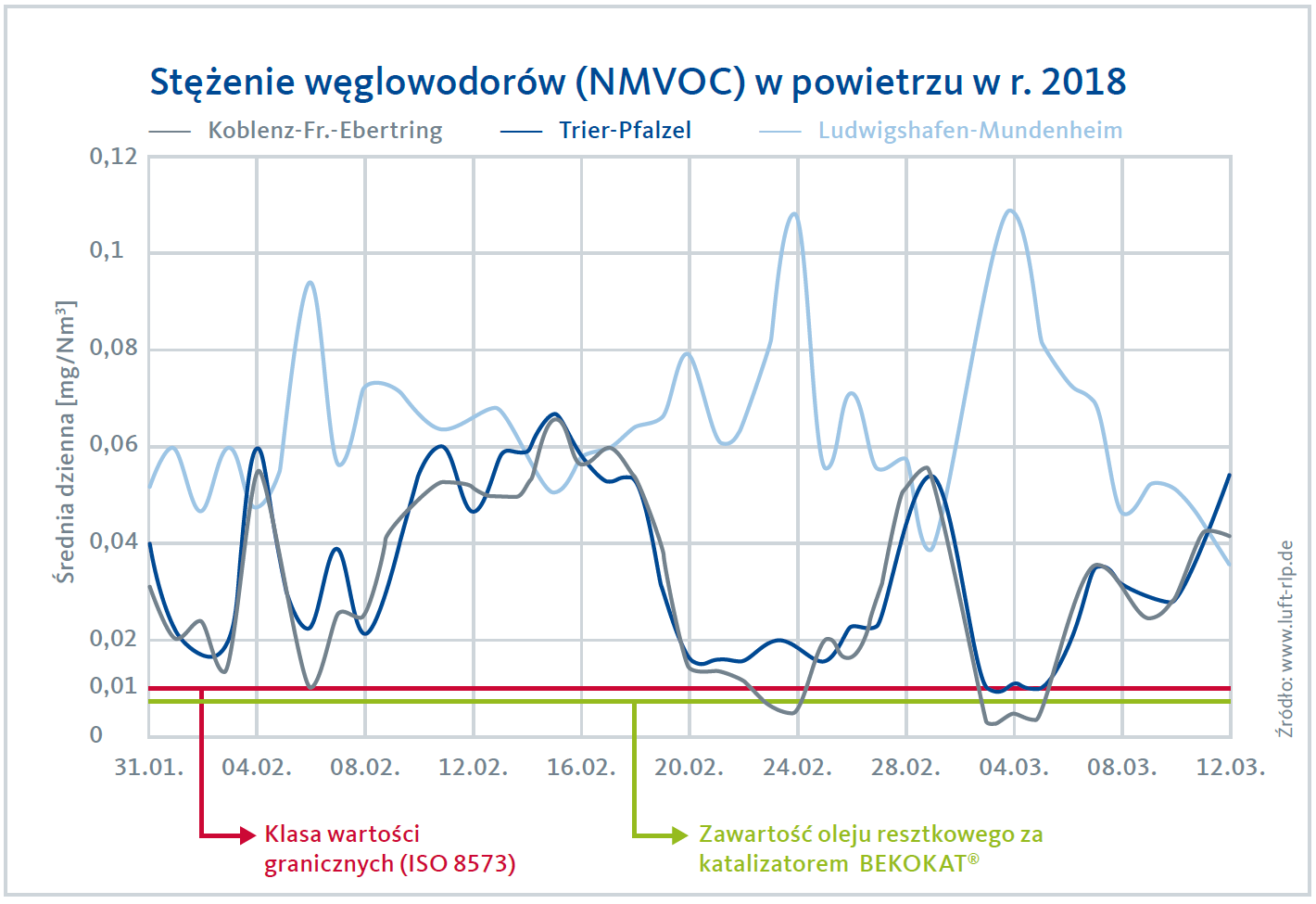

Powietrze pobierane przez sprężarki z otoczenia jest zawsze obciążone węglowodorami znajdującymi się w powietrzu otoczenia. A to oznacza, że nawet sprężarki bezolejowe nie są w stanie dostarczyć powietrza naprawdę bezolejowego i również w takim przypadku należy zastosować odpowiednie systemy uzdatniające. Katalizator BEKOKAT niezawodnie usuwa ze sprężonego powietrza węglowodory i bakterie i dzięki temu stale dostarcza bezolejowe sprężone powietrze o jakości wyższej niż klasa 1 wg ISO 8573-1. W katalitycznym procesie przygotowania sprężonego powietrza następuje rozszczepienie węglowodorów znajdujących się w sprężonym powietrzu na dwutlenek węgla i wodę. Ze uwagi na wysoką temperaturę przebiegu procesu katalizy, powyżej 150°C, sprężone powietrze opuszczające BEKOKAT jest wolne od zarazków, bakterii i wirusów. Do zapewnienia wysokiej czystości sprężonego powietrza służą również adsorbery z węglem aktywnym, których szeroki wybór znajdziesz w naszej ofercie. W przypadku dodatkowych pytań, jesteśmy do Twojej dyspozycji!

Skuteczność działania niezależna od temperatury otoczenia, wilgotności powietrza i koncentracji oleju na wejściu

Innowacyjna technologia z praktycznymi detalami

Certyfikowane bezpieczeństwo procesów dzięki bezolejowemu i sterylnemu sprężonemu powietrzu

Skuteczność katalizatora BEKOKAT została certyfikowana przez TÜV i zatwierdzona przez neutralne instytuty.

Wspólnie z TÜV Nord udowodniono w rzeczywistych warunkach pracy, że sprężone powietrze uzdatniane za pomocą katalizatora BEKOKAT jest wyższej jakości niż wymagania klasy 1 normy ISO 8573-1.

Pobierz certyfikat

W drugiej serii testów przeprowadzonych przez Instytut ds. Higieny Produkcji i Zapewnienia Sterylności - Gesellschaft für Produktionshygiene und Sterilitätssicherung mbH (GfPS) potwierdzono, że zawierające bakterie sprężone powietrze po uzdatnieniu w BEKOKAT jest powietrzem sterylnym - w sprężonym powietrzu nie wykryto żadnych żywych bakterii.

Pobierz certyfikat

Bezpieczeństwo procesu i efektywna eksploatacja od samego początku - przez lata

Skuteczne działanie również przy częściowym obciążeniu w zakresie 20% - 100%
Wysokoefektywny wymiennik ciepła powietrze-powietrze zastosowany w BEKOKAT utrzymuje średnie zużycie energii na bardzo niskim poziomie. Nawet przy częściowym obciążeniu do 20% BEKOKAT zapewnia skuteczność działania. Z ekonomicznego punktu widzenia znaczącą rolę odgrywa również bardzo duża żywotność granulatu katalitycznego.

Najwyższa niezawodność dzięki ciągłemu monitorowaniu procesu katalizy
Oprócz energetycznie efektywnej eksploatacji wymagany jest również wysoki stopień niezawodności procesu, co realizowane jest przez inteligentny system sterowania monitorujący wszystkie istotne parametry przebiegu procesu katalizy. Jeśli w razie np. awarii systemu sprężania doszłoby do przedostania się do katalizatora takiej ilości oleju, która nie pozwoliłaby na jego niezawodne usunięcie, zostają automatycznie zamknięte zawory zainstalowane w katalizatorze, co zapobiega przedostaniu się oleju do pozostałej części instalacji sprężonego powietrza.

Możliwość centralnej i de-centralnej instalacji
Równie ważne są także możliwości lokalizacji katalizatora BEKOKAT – może być zainstalowany centralnie w stacji sprężonego powietrza uzdatniając cały 100%-towy wydatek przepływu lub w końcowych punktach poboru sprężonego powietrza dostarczając bezolejowe powietrze tylko w określonych miejscach.

Dzięki możliwości połączenia kilku katalizatorów równolegle można z jednej strony zwiększyć wydajność danego systemu lub z drugiej strony zapewnić ciągłość dopływu bezolejowego powietrza np. w czasie prac konserwacyjnych jednego z katalizatorów.

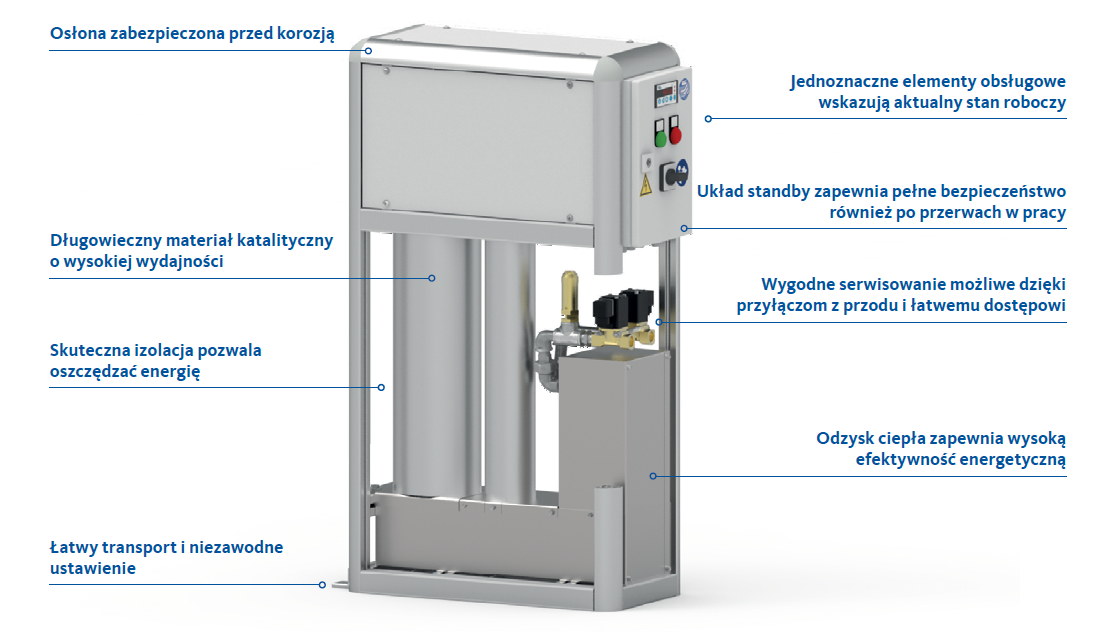

Zwarta konstrukcja, ekonomiczność i bezpieczeństwo: BEKOKAT CC-018

BEKOKAT CC-018 jest realizacją sprawdzonej w ciągu dziesięcioleci koncepcji przeniesionej do niezmiernie zwartej konstrukcji. Dzięki niemu również w laboratoriach, bezpośrednio w miejscach zastosowania laserów lub do uzdatniania wrażliwego częściowego strumienia powietrza, przeznaczonego na przykład do oddychania w kabinach lakierniczych, możliwe jest ekonomiczne przygotowanie bezolejowego sprężonego powietrza o klasie 1 lub lepszej. Zintegrowany układ sterowania jest niezawodnym gwarantem utrzymania wymaganej, stałej jakości powietrza.

Dane techniczne BEKOKAT

BEKOKAT	CC-018	iCC-060	iCC-120	iCC-180	iCC-360	iCC-720	iCC-1200
Przepływ objętościowy* (m³/h)	18	60	120	180	360	720	1200
Max. ciśnienie robocze (bar)	11	16	16	16	16	16	11
Zasilanie elektryczne	230 V, 50 Hz, 1 Ph	230 VAC, 50 Hz, 1 Ph, PE	400 VAC, 50 Hz, 3 Ph, PE	400 VAC, 50 Hz, 3 Ph, PE	400 VAC, 50 Hz, 3 Ph, PE	400 VAC, 50 Hz, 3 Ph, PE	400 VAC, 50 Hz, 3 Ph, PE
Moc zainstalowana (kW)	0.58	1	1.64	2.64	5.14	8.74	13.84
Średni pobór mocy(kW)	0.20	0.52	0.86	1.33	2.17	3.26	3.75
Przyłącza	G½	R1	R1	R1	R1½	R2	R2½
Waga (kg)	61	140	175	200	325	530	742

Elastyczność użytkowania
Dane techniczne podane są dla ciśnienia roboczego 7 bar [g]. Możliwy i prosty dobór urządzenia dla innych ciśnień. W celu zaprojektowania systemu uzdatniania dobranego specjalnie do Państwa zastosowania prosimy o nawiązanie z nami kontaktu.

Ekonomiczna eksploatacja
Zainstalowana moc jest wymagana głównie w fazie nagrzewania - po włączeniu BEKOKAT. Dzięki zintegrowanemu wymiennikowi ciepła o niskim zużyciu energii BEKOKAT pracuje ekonomicznie i wydajnie podczas dalszych faz pracy.

* Dzięki równoległemu połączeniu kilku systemów BEKOKAT można przetwarzać wyższe objętościowo przepływy.

Pobierz dokumenty BEKOKAT

Bezolejowe powietrze | Konwerter katalityczny BEKOKAT CC-018

Prospekt

3 MB

Pobieranie

Konwerter katalityczny BEKOKAT

Prospekt

4 MB

Pobieranie

Raporty zastosowań

Sichere ölfreie Druckluft für die Pharmaproduktion

Bezolejowe i wolne od drobnoustrojów dla leków

W przemyśle farmaceutycznym bezolejowe i sterylne sprężone powietrze ma szczególnie duże znaczenie. Firma Nycomed w tym zakresie stawia na filtry sprężonego powietrza CLEARPOINT i urządzenia BEKOKAT. Przy pomocy sprężonego powietrza procesowego czyszczone są opakowania, natomiast sprężone powietrze sterujące służy do sterowania zaworami.

Uzdatnianie sprężonego powietrza w przemyśle napojowym

Z uwagi na niezwykle rygorystyczne przepisy w branży spożywczej do wytwarzania całkowicie bezolejowego sprężonego powietrza firma RheinfelsQuellen H. Hövelmann GmbH & Co. KG wykorzystuje dwa urządzenia BEKOKAT – szczególnie z tego powodu, że powietrze pełniące zadanie powietrza procesowego ma częściowo bezpośredni kontakt z żywnością.

Dowiedz się więcej…

Sprężone powietrze w bezpośrednim kontakcie z żywnością w firmie MEGGLE

W firmie Meggle AG Laktoza w proszku jest transportowana przez przewody rurowe za pomocą sprężonego powietrza. Powietrze transportowe musi być całkowicie suche i bezolejowe, aby laktoza nie zbrylała się. Taką jakość powietrza gwarantują osuszacze adsorpcyjne EVERDRY i adsorbery z węglem aktywnym firmy BEKO.

Oil-free compressed air at LAVAZZA

Two installed BEKOKAT from BEKO TECHNOLOGIES in Neuss guarantee LAVAZZA a constantly oil- and germ-free compressed air of the highest quality, which even exceeds the extremely strict requirements of ISO 8573-1, Class 1 oil content.

Czyszczenie powierzchni w firmie HELLA

W przypadku implementacji wrażliwych podzespołów czyszczenie powierzchni w firmie HELLA KGaA Hueck & Co. jest szczególnie ważne. Sprężone powietrze jest bezolejowo uzdatniane przez urządzenie BEKOKAT i, jako powietrze procesowe, wykorzystywane do zdmuchiwania brudu i pyłu.
