DRYPOINT^® M eco control - osuszacz membranowy z elektroniczną regulacją

Urządzenie DRYPOINT M eco control jest pierwszym systemem osuszania z elektroniczną regulacją, w którym można ustawić stały ciśnieniowy punkt rosy w zakresie od +10°C do -26°C lub stałą różnicę między temperaturą sprężonego powietrza a ciśnieniowym punktem rosy na wylocie. Ten stopień osuszenia jest również utrzymywany w zmiennych warunkach roboczych. Energia jest zużywane tylko wtedy, gdy istnieje rzeczywiste zapotrzebowanie na wydajność osuszania.
Do wyboru są dwa tryby pracy określające sposób, w który osuszacz reaguje na zmieniające się warunki robocze (ciśnienie, temperatura, objętość powietrza użytecznego):

Constant Mode (tryb stały):
Ustawienie stabilnego wyjściowego ciśnieniowego punktu rosy.

Dynamic Mode (tryb dynamiczny):
Stabilna różnica między temperaturą sprężonego powietrza i wyjściowym ciśnieniowym punktem rosy.

Dla każdego zastosowania odpowiedni tryb eksploatacji

Jeżeli mamy do czynienia ze stałymi temperaturami ciśnieniowego punktu rosy, urządzenie DRYPOINT M eco control wypełnia lukę między osuszaczami ziębniczymi i adsorpcyjnymi. W zależności od indywidualnych wymagań można wybrać jeden z trybów pracy: „Constant Mode” (tryb stały), gdy wymagane są stabilne ciśnieniowe punkty rosy i „Dynamic Mode” (tryb dynamiczny), gdy decydująca jest bezpieczna różnica względem temperatury sprężonego powietrza.

Tryb pracy lub stopień osuszania w danym zastosowaniu można szybko i bezproblemowo wybrać za pomocą przyjaznego w użytkowaniu interfejsu obsługowego. Diody LED wskazują jednoznacznie ustawiony stan. Interfejs do transferu danych umożliwia przejrzystą ocenę i prezentację wydajności – przykładowo w połączeniu z rejestratorem danych METPOINT BDL.

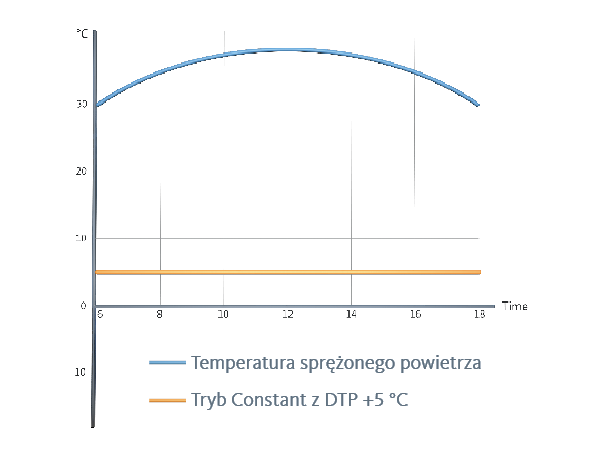

Tryb pracy stały “Constant Mode”

Urządzenie DRYPOINT M eco control w stałym trybie pracy „Constant Mode” utrzymuje, również w zmiennych warunkach roboczych, ustawiony ciśnieniowy punkt rosy na wylocie w zakresie od +10 do -26°C. Dzięki temu można mieć pewność, że osuszanie przez cały czas przebiega z zachowaniem wymaganych wartości.

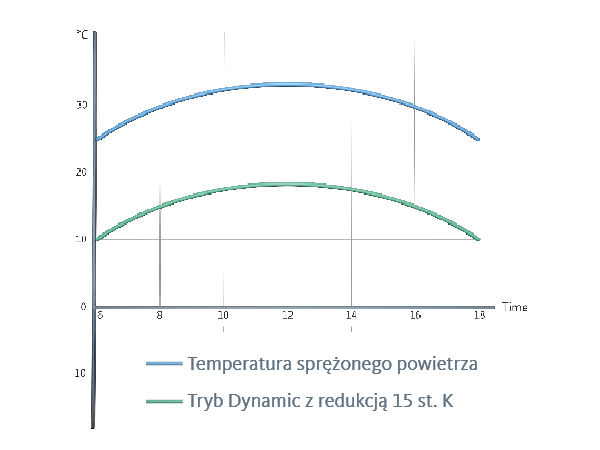

Tryb pracy dynamiczny „Dynamic Mode”

W dynamicznym trybie pracy „Dynamic Mode” następuje obniżenie ciśnieniowego punktu rosy o ustaloną różnicę zawierającą się w przedziale od 10 do 55 kelwinów w stosunku do temperatury sprężonego powietrza. Gdy zmienia się temperatura na wejściu, automatycznie zmienia się ciśnieniowy punkt rosy. Gwarantuje to nawet przy zmieniających się temperaturach sprężonego powietrza zachowanie zawsze prawidłowego stopnia osuszania.

Zasada działania DRYPOINT^® M eco control

Elektronicznie regulowany system osuszania DRYPOINT M eco control ma różnorakie zastosowania dzięki jego szczególnym cechom.

Zalety DRYPOINT^® M eco control

Wyjątkowość

Opatentowany system ze sprawdzonych komponentów
Nie wymaga większej konserwacji –
Stały stopień osuszenia w zmieniających się warunkach roboczych
Indywidualne ustawienie stopni osuszania

Bezpieczeństwo

Funkcja „Fail-Safe”: nawet w razie awarii prądu następuje niezawodne osuszanie sprężonego powietrza
Prosta obsługa
Styk bezpotencjałowy

Efektywność energetyczna

Zużycie energii tylko wtedy, gdy istnieje zapotrzebowanie na osuszanie
Idealny w przypadku nieciągłego zapotrzebowania na sprężone powietrze
Nadaje się zarówno do punktu końcowego, jak również do uzdatniania części strumienia

Podłączenie do sieci

Ocena i prezentacja wydajności przez interfejs analogowy do transferu danych (np. przy pomocy METPOINT UD01)

Dane techniczne DRYPOINT^® M eco control

Min./maks. nadciśnienie robocze	4 ... 12,5 bara
Min./maks. temperatura otoczenia	+2 ... +50 °C
Zintegrowany nanofiltr*	0,01 μm / 0,005 mg/m³
Strata ciśnienia	0,1–0,3 bara, zależnie od ilości przepływającego sprężonego powietrza
Wartości ustawień wyjścia DTP	+10 / +7 / +5 / +3 / 0 / -5 / -10 / -15 / -20 / -26 °C
Wartości ustawień różnicy DTP	10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 55 K (kelwiny)
