冷凍乾燥機：最經濟的乾燥方法

全球的壓縮空氣系統皆採用冷凍乾燥機，也是目前技術水準的標竿。冷凍乾燥是乾燥壓縮空氣最符合成本效益的技術，壓縮空氣經過冷卻，造成空氣中的水蒸氣在設備內部凝結並可以排出。若流量易波動，我們建議使用DRYPOINT RA eco，其智慧控制可以幫您節省大量能源。對於要求運作條件穩定的應用方式，標準的DRYPOINT RA直接膨脹乾燥機則是最有效的解決方案。

DRYPOINT^®RA eco的功能

擴展後的DRYPOINT RA eco產品組合，可採用最佳方式調整冷凍乾燥過程，滿足不同需求。條件穩定的應用方式以DRYPOINT RA為首選，而DRYPOINT RA eco設備則能在流量減少的情況下，運用較少的資源達到最佳成果。

您可於我們的YouTube頻道找到更多與我們公司、壓縮空氣製備和測量技術相關的影片。

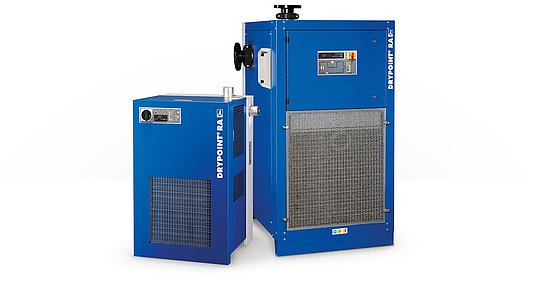

經過測試，使用範圍廣泛：DRYPOINT^® RA

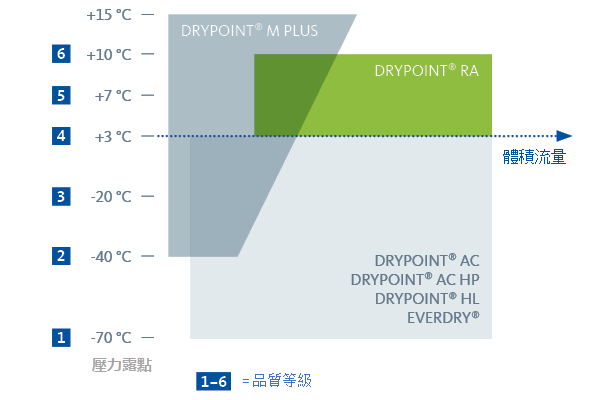

DRYPOINT RA冷凍乾燥機堪稱標準解決方案，是穩定運作條件和恆定壓力露點為+3°C的應用方式之首選，而眾多不同機型使我們必定能符合您的需求。即使工作負載不同，此系列的機型均能以可靠的方式進行乾燥，並將壓縮空氣損失以及能源消耗降至最低。DRYPOINT RA的設計經得驗證，不僅能發揮最佳功能，更使運作過程安全可靠、經濟高效。

壓力損失最少，效率最能服人

冷凍乾燥機中的高壓降必須透過提高空壓機的性能來彌補，需要更多能源，這樣會導致不必要的消耗和營運成本明顯提高。因此，DRYPOINT RA冷凍乾燥機將壓降降至絕對最小。流量優化的熱交換器、能夠安全分離的氣水分離器和大尺寸的組件是此處的必備條件，可在滿負荷運行時將壓降保持於平均0.16 bar低壓降水準。

DRYPOINT^®RA冷凍乾燥機的機型

DRYPOINT^®RA 20 - 960

透過系統控制，控制和監控BEKOMAT
無電位警報觸點傳送警報訊息

DRYPOINT^®RA 1080 - 13800

透過系統控制，控制和監控BEKOMAT
無電位警報觸點傳送警報訊息
採用低振動的節能迴轉式壓縮機
RS485接口提供外部控制和檢測功能
記錄警報情況／警報訊息

DRYPOINT^® RA的優勢

高效

適用於20到13,200 m³/h的容量
利用高效的鋁製熱交換器組合進行乾燥

可根據應用方式調整

熱氣旁通閥配備外部壓力補償和壓力控制風扇，能將壓力露點保持在+3°C
利用低壓和高壓開關，為製冷循環提供最佳保護

內建附加配備

標準配備BEKOMAT
透過中央系統控制，控制乾燥機的功能，以及監控內建的BEKOMAT

符合環保原則並且易於維修

製冷劑有利於全球暖化潛勢（GWP），符合環保原則和不傷害臭氧層
符合成本效益，維護快速

DRYPOINT^® RA的技術資訊

	RA 20 - RA 70	RA 110 - RA 13200
最高壓縮空氣入口溫度	+70°C	+70°C
最低／最高運作壓力	4至16 bar [g]	4至14 bar [g]
最低／最高環境溫度	+2至+50°C	+2 至+50°C
	RA 20 - RA 135	RA 190 - RA 13200
製冷劑	R134.a	R407C

＊請於下載專區查看更多性能資訊：產品資料夾

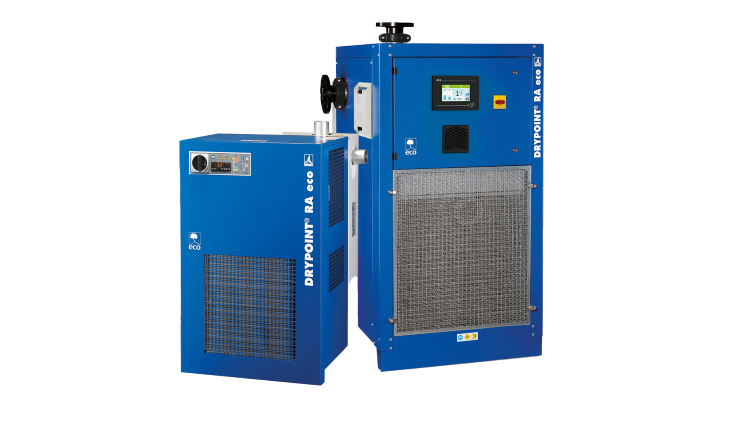

符合經濟效益：DRYPOINT^® RA eco

新一代的冷凍乾燥機在追求經濟效益的同時，也能兼顧環境責任。DRYPOINT RA eco系列重新定義了效率，其技術特點可以顯著降低壓力損失、壓縮空氣損失和能源消耗，更能進一步隨著壓縮空氣消耗量的波動，根據需求優化能耗。DRYPOINT RA eco採用經過考驗的技術，並往智慧能源概念的方向持續發展。

系統通過考驗，採用智慧調節

DRYPOINT RA eco冷凍乾燥機即為優化資源效率的代名詞，壓縮空氣系統及產品中需要杜絕冷凝液和污染之處，皆可採用此機型。透過冷卻空氣進行乾燥。BEKOMAT能有效排除冷凝液，不會導致壓縮空氣損失。出口的回溫裝置再度加熱乾燥空氣，將相對濕度降至30%以下。能量需求根據所需的乾燥機性能調整，這種方法不僅可以節省能源成本，更能保護環境。

無需消耗的能源，即為最能省錢之處。

採用智慧控制系統，與傳統冷凍乾燥機相比，可在前5年內節省高達55%的成本。

DRYPOINT RA eco冷凍乾燥機系列延續了DRYPOINT RA成功概念，具有低壓力損失、最佳的熱交換器設計和BEKOMAT等特點。有鑑於此，我們現在針對不同的安裝尺寸開發了兩種新的調節機型，能直接根據需求調整乾燥性能，大幅降低能耗。

DRYPOINT^®RA 20 - 960 eco

適用於<1,000 m³/h的體積流量
根據需求關閉冷媒壓縮機，節省能源成本
顯示與百分比相關的節能資訊
透過無電位觸點傳送警報訊息

採用智慧循環系統提高能源效率

體積流量低於1000 m³/h時，DRYPOINT RA eco可作為循環乾燥機使用，根據需求開關冷媒壓縮器。智慧循環系統則根據乾燥需求執行調節，盡量延長關閉時間。

DRYPOINT^® RA 1300 - 10800 eco

適用於>1,000 m³/h的體積流量
獨家結合頻率和停機時間控制，在乾燥需求波動的條件下節省大量能源
採用低振動的節能迴轉式壓縮機
4.7吋螢幕使用方式直接，能簡單快速地控制功能，亦適用於內建的BEKOMAT
透過無電位觸點傳送警報訊息
RS485接口提供外部控制和檢測功能
記錄警報情況／警報訊息

節能與乾燥性能的最佳組合

流量超過1,000 m³/h時，DRYPOINT RA eco搭配使用冷媒壓縮機頻率調節與循環運行。因此，在高產出率的情況下，經過頻率調節的風扇可以讓乾燥機發揮最佳性能，以及消耗最少能源。

DRYPOINT^® RA eco的優勢

環保效益

使能源消耗適應調整過後的乾燥需求
體積流量波動，節省能源
為永續發展做出積極貢獻

節能、經濟

利用流量優化的熱交換器設計，實現最低的壓力損失
透過平衡冷媒壓縮機技術減低能源損耗
BEKOMAT有效排放冷凝液，不會造成壓縮空氣損失

安全可靠

內建氣水分離器能有效分離冷凝液
冷凍循環的最佳保護

操作簡便

操作狀態一目了然
持續監控冷凝液排放狀態
明確的警報訊息
及時的維護和維修訊息

DRYPOINT^® RA eco的技術資訊

	RA 20 eco - RA 70 eco	RA 110 eco - RA 10800 eco
最高壓縮空氣入口溫度	+70°C	+70°C
最低／最高運作壓力	4至16 bar [g]	4至14 bar [g]
最低／最高環境溫度	+2至+50°C	+2至+50°C
	RA 20 - RA 135 eco	RA 190 eco - RA 10800 eco
冷媒	R134.a	R407C

＊請於下載專區查看更多性能資訊：產品資料夾

DRYPOINT^®RA/RS特殊型號

特殊的應用領域和需求，需要專門為客戶打造的解決方案。由於我們的冷凍乾燥機產品範圍廣泛，無論是高達50 bar的高壓應用、特別高的入口空氣溫度或惡劣的環境條件，我們都能為您提供有效的解決方案。DRYPOINT RA/RS特殊型號和選配能夠滿足客戶的要求，並且維持一貫的風格，盡力提升安全性和降低能耗。

入口溫度高的冷凍乾燥機：DRYPOINT^® RA HT

DRYPOINT RA HT壓縮空氣冷凍乾燥機專為乾燥入口溫度高達80°C的壓縮空氣而開發，其流量優化的精密設計經過深思熟慮，能降低壓縮空氣流量的阻力，優越的冷凍壓縮機技術還可以確保低能耗，同時保持穩定的壓力露點。

內建BEKOMAT^®的CLEARPOINT^®上游過濾器

冷凍乾燥機在耗能最小的前提下，提供最高的安全性。內建的BEKOMAT可安全地排出產生的冷凝液，而不會造成壓縮空氣不必要的損失。

即使壓縮空氣入口溫度高達+80°C，DRYPOINT RA HT壓縮空氣冷凍乾燥機的高效結構設計，仍能保障運作過程經濟高效且安全無虞。

適用於高壓應用的冷凍乾燥機：DRYPOINT^® RS HP

DRYPOINT RS HT壓縮空氣冷凍乾燥機專為壓力範圍在45 bar／50 bar內，需要有效乾燥壓縮空氣的應用方式而開發，常見於PET瓶的製造過程，以及啟動柴油機組和地質鑽探機械的狀況。

DRYPOINT^® RS HP的不銹鋼板式熱交換器

不銹鋼板式熱交換器精密的設計經過流量優化，能降低壓縮空氣流量的阻力，優越的冷凍壓縮機技術還可以確保低能耗，同時保持穩定的壓力露點。

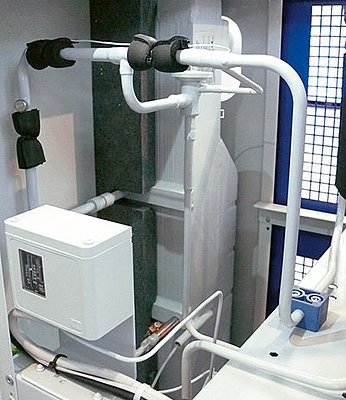

創新的TAC塗層：更加堅固

許多工業環境，例如農業、食品技術或造紙的環境空氣中含有腐蝕性介質，會縮短乾燥機的使用壽命。為了提供完善的保護，我們建議使用防腐蝕塗層。

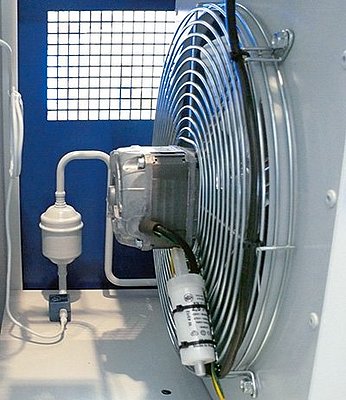

惡劣的環境條件

所有內部含銅組件均塗有TAC防腐蝕塗層，能將乾燥機的使用壽命延長許多倍，並提高操作安全性。

DRYPOINT aggressive environmental temperatures

水冷式壓縮空氣冷凍乾燥機

集中式冷卻水系統則可選擇以下的DRYPOINT RA機型：
DRYPOINT RA WC水冷式壓縮空氣冷凍乾燥機。無論環境溫度如何，水冷均可有效乾燥壓縮空氣。
DRYPOINT RA TBH水冷式冷凍乾燥機，附有管式熱交換器，可使用一般未處理過的淡水。
DRYPOINT RA SWC海水冷卻冷凍乾燥機，附有管式熱交換器。
